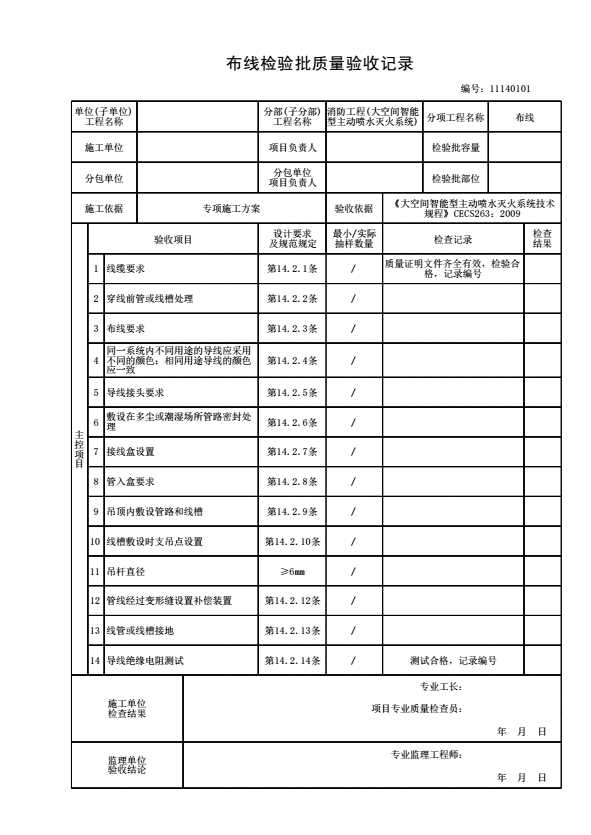

布线检验批质量验收记录

一、填写依据：

《大空间智能型主动喷水灭火系统技术规程》CECS263：2009

二、规范摘要：

主控项目

14.2.1 大空间智能型主动喷水灭火系统的布线，应根据《火灾自动报警系统设计规范》GB 50116以及本规程的规定，对导线的种类、电压等级及穿线管，线槽的材质等进行检查。

14.2.2 在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，接头处应将管内或线槽内的积水及杂物清除干净。

14.2.3 不同系统、不同电压等级﹑不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。

14.2.4 同一系统内不同用途的导线应采用不同的颜色；相同用途导线的颜色应--致。

14.2.5 管内或线槽内的导线不应有接头或扭结。导线接头应在接线盒内采用焊接或压接的方式。当采用焊接方式时，不得使用带腐蚀性的助焊剂，焊点不得有尖刺，接头处应采用电工绝缘胶布或其他电工绝缘材料密封。

14.2.6 敷设在多尘或潮湿场所的管路的管口和管子连接处，均应做密封处理。

14.2.7 管路超过下列长度时，应在便于接线处装设接线盒；

1 管子长度每超过45m，无弯曲时﹔

2 管子长度每超过30m，有1个弯曲时﹔

3 管子长度每超过20m，有2个弯曲时﹔

4 管子长度每超过12m，有3个弯曲时。

14.2.8 管子入盒时，盒外侧应套锁母，内侧应装护口。在吊顶内敷设时，盒的内外两侧均应套锁母。

14.2.9 在吊顶内敷设各类管路和线槽时，宜采用单独的卡具吊装或支撑物固定。

14.2.10 线槽的直线段应每隔1.0m～1.5m设置吊点或支点，在下列部位也应设置吊点或支点：

1 线槽接头处﹔

2 距接线盒0.2m处﹔

3 线槽走向改变或转角处。

14.2.11 吊装线槽的吊杆直径不应小于6mm。

14.2.12 管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。

14.2.13 线管或线槽应可靠接地，管或槽的连接处两端采用卡接固定跨接接地软铜线。

14.2.14 导线敷设后，应用500V的兆欧表测量每根导线对地绝缘电阻，其值不应小于20MΩ。
