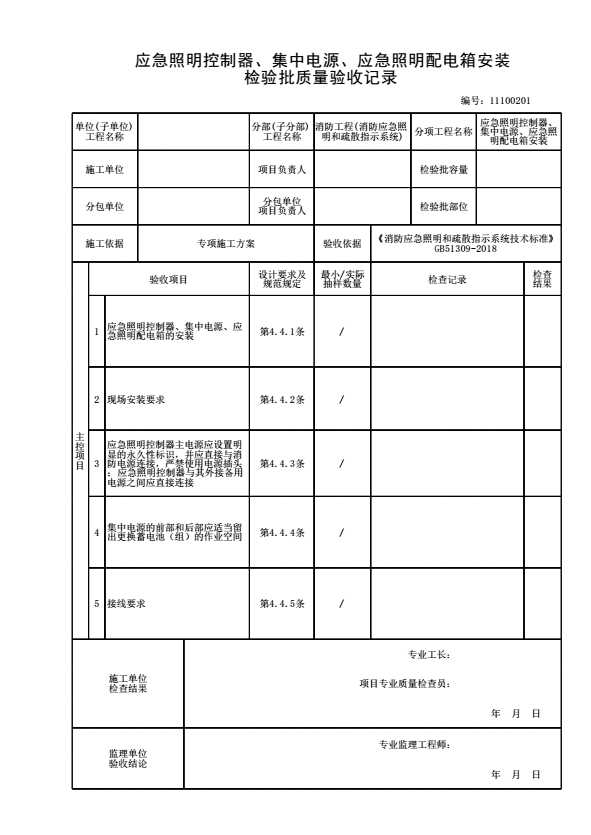

应急照明控制器、集中电源、应急照明配电箱安装检验批质量验收记录

一、填写依据：

《消防应急照明和疏散指示系统技术标准》GB51309-2018

二、规范摘要：

主控项目

4.4.1 应急照明控制器、集中电源、应急照明配电箱的安装应符合下列规定：

1 应安装牢固，不得倾斜；

2 在轻质墙上采用壁挂方式安装时，应采取加固措施；

3 落地安装时，其底边宜高出地(楼)面100mm～200mm；

4 设备在电气竖井内安装时，应采用下出口进线方式；

5 设备接地应牢固，并应设置明显标识。

4.4.2应急照明控制器或集中电源的蓄电池(组)，需进行现场安装时，应核对蓄电池(组)的规格﹑型号、容量，并应符合设计文件的规定﹐蓄电池(组)的安装应符合产品使用说明书的要求。

4.4.3应急照明控制器主电源应设置明显的永久性标识，并应直接与消防电源连接，严禁使用电源插头；应急照明控制器与其外接备用电源之间应直接连接。

4.4.4集中电源的前部和后部应适当留出更换蓄电池(组)的作业空间。

4.4.5应急照明控制器﹑集中电源和应急照明配电箱的接线应符合下列规定：

1 引入设备的电缆或导线，配线应整齐，不宜交叉，并应固定牢靠；

2 线缆芯线的端部，均应标明编号，并与图纸一致，字迹应清晰且不易褪色；

3 端子板的每个接线端，接线不得超过2根；

4 线缆应留有不小于200mm的余量；

5 导线应绑扎成束；

6 线缆穿管﹑槽盒后，应将管口、槽口封堵。
