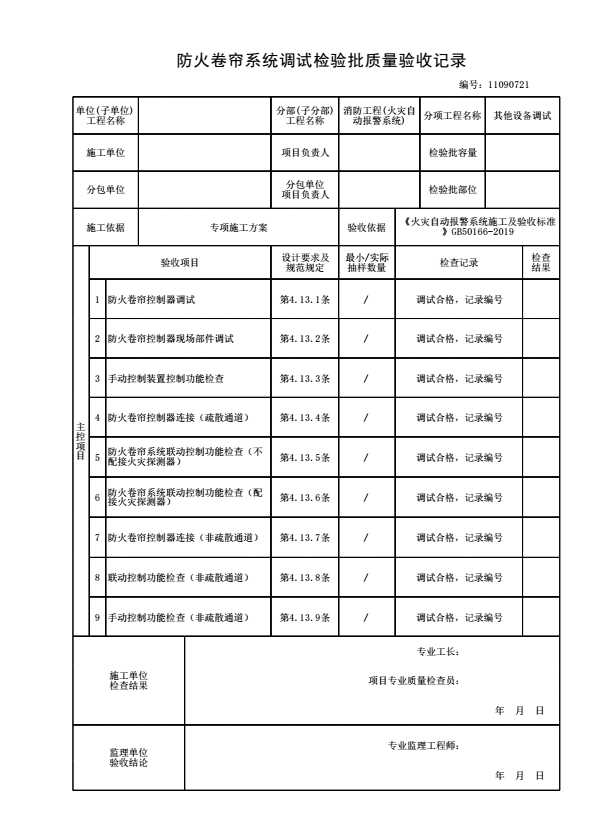

防火卷帘系统调试检验批质量验收记录

一、填写依据：

《火灾自动报警系统施工及验收标准》GB50166-2019

二、规范摘要：

主控项目

4.13.1 应将防火卷帘控制器与防火卷帘卷门机、手动控制装置、火灾探测器相连接，接通电源，使防火卷帘控制器处于正常监视状态。应对防火卷帘控制器下列主要功能进行检查并记录，控制器的功能应符合现行公共安全行业标准《防火卷帘控制器》GA 386的规定：

1 自检功能；

2 主、备电源的自动转换功能；

3 故障报警功能；

4 消音功能；

5 手动控制功能；

6 速放控制功能。

4.13.2 应对防火卷帘控制器配接的点型感烟、感温火灾探测器的火灾报警功能，卷帘控制器的控制功能进行检查并记录，探测器的火灾报警功能、卷帘控制器的控制功能应符合下列规定：

1 应采用专用的检测仪器或模拟火灾的方法，使探测器监测区域的烟雾浓度、温度达到探测器的报警设定阈值，探测器的火警确认灯应点亮并保持；

2 防火卷帘控制器应在3s内发出卷帘动作声、光信号，控制防火卷帘下降至距楼板面1.8m处或楼板面。

4.13.3 应对防火卷帘手动控制装置的控制功能进行检查并记录，手动控制装置的控制功能应符合下列规定：

1 应手动操作手动控制装置的防火卷帘下降、停止、上升控制按键(钮)；

2 防火卷帘控制器应发出卷帘动作声、光信号，并控制卷帘执行相应的动作。

4.13.4 应使防火卷帘控制器与卷门机相连接，使防火卷帘控制器与消防联动控制器相连接，接通电源，使防火卷帘控制器处于正常监视状态，使消防联动控制器处于自动控制工作状态。

4.13.5 应根据系统联动控制逻辑设计文件的规定，对防火卷帘控制器不配接火灾探测器的防火卷帘系统的联动控制功能进行检查并记录，防火卷帘系统的联动控制功能应符合下列规定：

1 应使一只专门用于联动防火卷帘的感烟火灾探测器，或报警区域内符合联动控制触发条件的两只感烟火灾探测器发出火灾报警信号，系统设备的功能应符合下列规定：

1)消防联动控制器应发出控制防火卷帘下降至距楼板面1.8m处的启动信号，点亮启动指示灯；

2)防火卷帘控制器应控制防火卷帘下降至距楼板面1.8m处。

2 应使一只专门用于联动防火卷帘的感温火灾探测器发出火灾报警信号，系统设备的功能应符合下列规定：

1)消防联动控制器应发出控制防火卷帘下降至楼板面的启动信号；

2)防火卷帘控制器应控制防火卷帘下降至楼板面。

3 消防联动控制器应接收并显示防火卷帘下降至距楼板面1.8m处、楼板面的反馈信号。

4 消防控制器图形显示装置应显示火灾报警控制器的火灾报警信号、消防联动控制器的启动信号和设备动作的反馈信号，且显示的信息应与控制器的显示一致。

4.13.6 应根据系统联动控制逻辑设计文件的规定，对防火卷帘控制器配接火灾探测器的防火卷帘系统的联动控制功能进行检查并记录，防火卷帘系统的联动控制功能应符合下列规定：

1 应使一只专门用于联动防火卷帘的感烟火灾探测器发出火灾报警信号；防火卷帘控制器应控制防火卷帘下降至距楼板面1.8m处；

2 应使一只专门用于联动防火卷帘的感温火灾探测器发出火灾报警信号；防火卷帘控制器应控制防火卷帘下降至楼板面；

3 消防联动控制器应接收并显示防火卷控制器配接的火灾

探测器的火灾报警信号、防火卷帘下降至距楼板面1.8m处、楼板面的反馈信号；

4 消防控制器图形显示装置应显示火灾探测器的火灾报警信号和设备动作的反馈信号，且显示的信息应与消防联动控制器的显示一致。

4.13.7 应使防火卷帘控制器与卷门机相连接，使防火卷帘控制器与消防联动控制器相连接，接通电源，使防火卷帘控制器处于正常监视状态，使消防联动控制器处于自动控制工作状态。

4.13.8 应根据系统联动控制逻辑设计文件的规定，对防火卷帘系统的联动控制功能进行检查并记录，防火卷帘系统的联动控制功能应符合下列规定：

1 应使报警区域内符合联动控制触发条件的两只火灾探测器发出火灾报警信号；

2 消防联动控制器应发出控制防火卷帘下降至楼板面的启动信号，点亮启动指示灯；

3 防火卷帘控制器应控制防火卷帘下降至楼板面；

4 消防联动控制器应接收并显示防火卷帘下降至楼板面的反馈信号；

5 消防控制器图形显示装置应显示火灾报警控制器的火灾报警信号、消防联动控制器的启动信号和设备动作的反馈信号，且显示的信息应与控制器的显示一致。

4.13.9 应使消防联动控制器处于手动控制工作状态，对防火卷帘的手动控制功能进行检查并记录，防火卷帘的手动控制功能应符合下列规定：

1 手动操作消防联动控制器总线控制盘上的防火卷帘下降控制按钮、按键，对应的防火卷帘控制器应控制防火卷帘下降；

2 消防联动控制器应接收并显示防火卷帘下降至楼板面的反馈信号。
