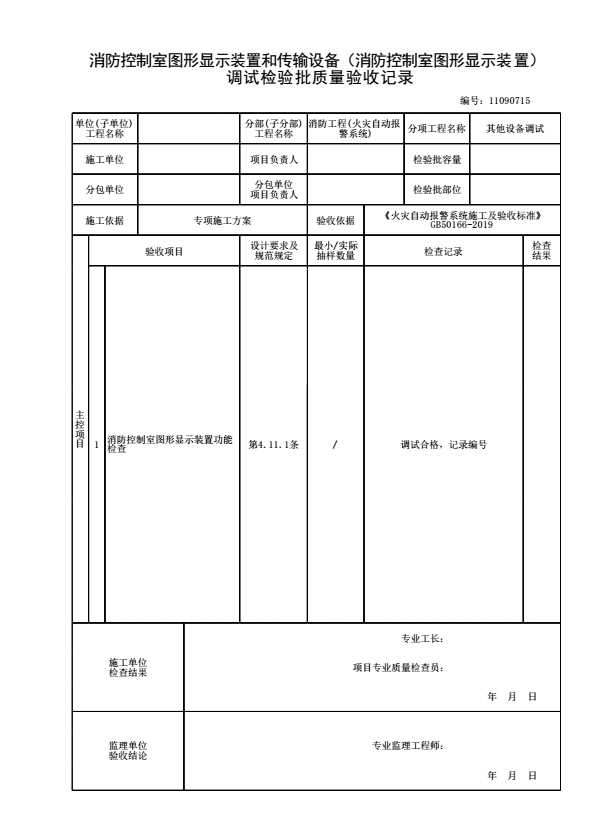

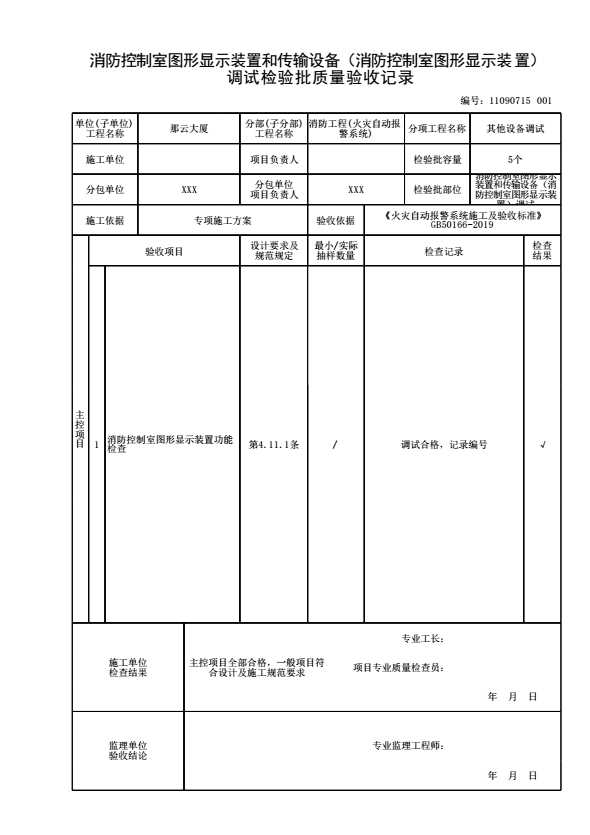

消防控制室图形显示装置和传输设备（消防控制室图形显示装置）调试检验批质量验收记录

一、填写依据：

《火灾自动报警系统施工及验收标准》GB50166-2019

二、规范摘要：

主控项目

4.11.1应将消防控制室图形显示装置与火灾报警控制器、消防联动控制器等设备相连接，接通电源，使消防控制室图形显示装置处于正常监视状态。应对消防控制室图形显示装置下列主要功能进行检查并记录，消防控制室图形显示装置的功能应符合现行国家标准《消防联动控制系统》GB 16806的规定：

1 图形显示功能：

1)建筑总平面图显示功能；

2)保护对象的建筑平面图显示功能；

3)系统图显示功能。

2 通信故障报警功能。

3 消音功能。

4 信号接收和显示功能。

5 信息记录功能。

6 复位功能。
