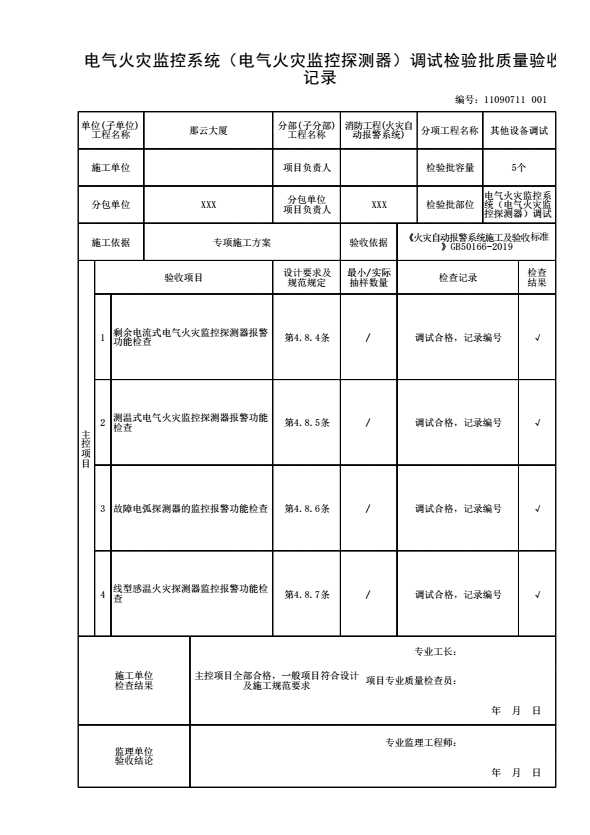

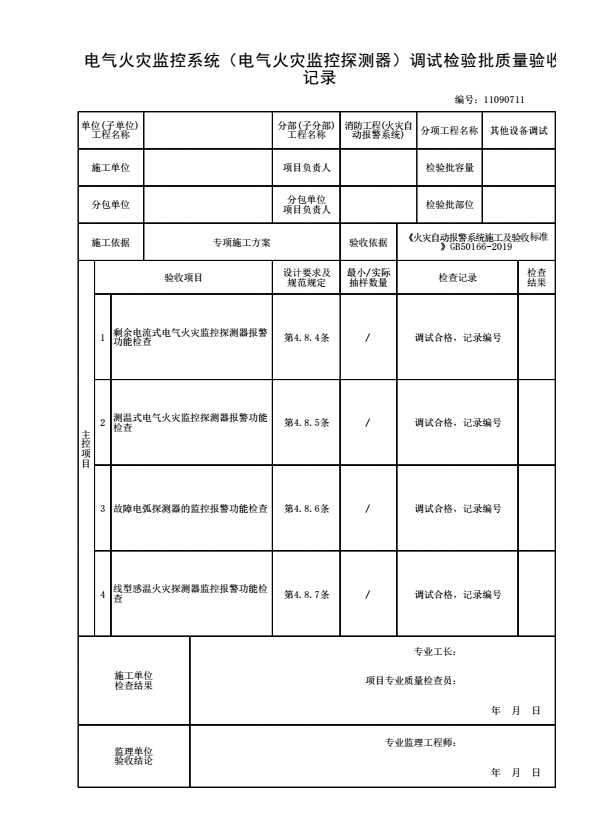

电气火灾监控系统（电气火灾监控探测器）调试检验批质量验收记录

一、填写依据：

《火灾自动报警系统施工及验收标准》GB50166-2019

二、规范摘要：

主控项目

4.8.4 应对剩余电流式电气火灾监控探测器的监控报警功能进行检查并记录，探测器的监控报警功能应符合下列规定：

1 应按设计文件的规定进行报警值设定；

2 应采用剩余电流发生器对探测器施加报警设定值的剩余电流，探测器的报警确认灯应在30s内点亮并保持；

3 监控设备的监控报警和信息显示功能应符合本标准第4.1.2条的规定，同时监控设备应显示发出报警信号探测器的报警值。

4.8.5 应对测温式电气火灾监控探测器的监控报警功能进行检查并记录，探测器的监控报警功能应符合下列规定：

1 应按设计文件的规定进行报警值设定；

2 应采用发热试验装置给监控探测器加热至设定的报警温度，探测器的报警确认灯应在40s内点亮并保持；

3 监控设备的监控报警和信息显示功能应符合本标准第4.1.2条的规定，同时监控设备应显示发出报警信号探测器的报警值。

4.8.6 应对故障电弧探测器的监控报警功能进行检查并记录，探测器的监控报警功能应符合下列规定：

1 应切断探测器的电源线和被监测线路，将故障电弧发生装置接入探测器，接通探测器的电源，使探测器处于正常监视状态；

2 应操作故障电弧发生装置，在1s内产生9个及以下半周期故障电弧，探测器不应发出报警信号；

3 应操作故障电弧发生装置，在1s内产生14个及以上半周期故障电弧，探测器的报警确认灯应在30s内点亮并保持；

4 监控设备的监控报警和信息显示功能应符合本标准第4.1.2条的规定。

4.8.7 应对具有指示报警部位功能的线型感温火灾探测器的监控报警功能进行检查并记录，探测器的监控报警功能应符合下列规定：

1 应在线型感温火灾探测器的敏感部件随机选取3个非连续检测段，每个检测段的长度为标准报警长度，采用专用的检测仪器或模拟火灾的方法，分别给每个检测段加热至设定的报警温度，探测器的火警确认灯应点亮并保持，并指示报警部位。

2 监控设备的监控报警和信息显示功能应符合本标准第4.1.2条的规定。
