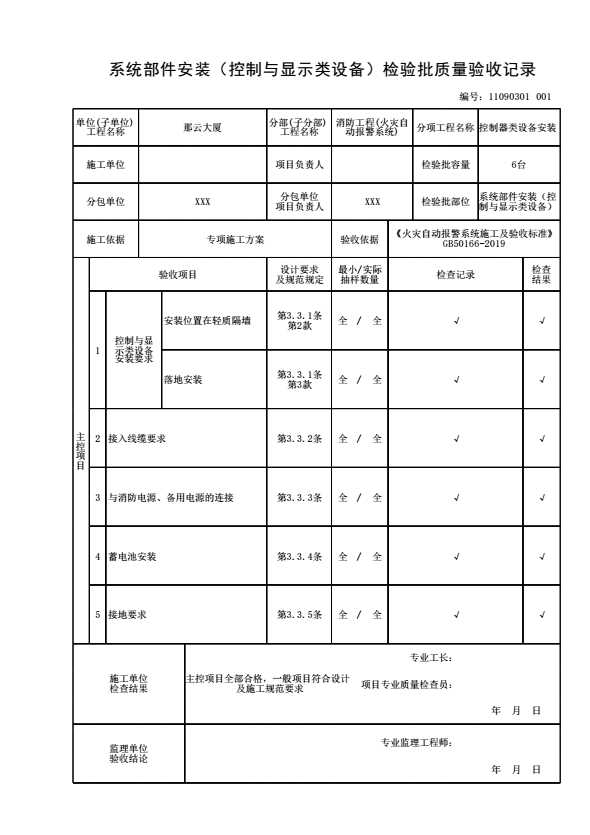

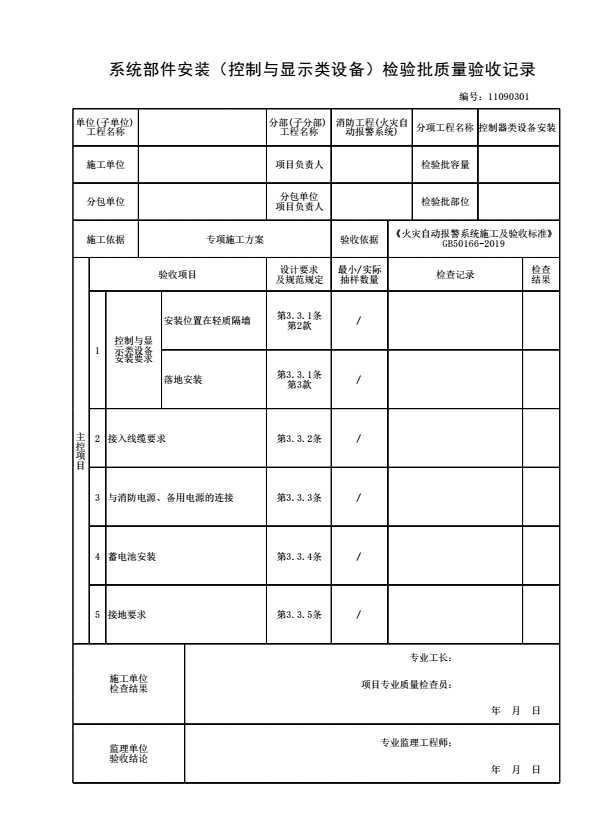

系统部件安装（控制与显示类设备）检验批质量验收记录

一、填写依据：

《火灾自动报警系统施工及验收标准》GB50166-2019

二、规范摘要：

主控项目

3.3.1 火灾报警控制器、消防联动控制器、火灾显示盘、控制中心监控设备、家用火灾报警控制器、消防电话总机、可燃气体报警控制器、电气火灾监控设备、防火门监控器﹑消防设备电源监控器、消防控制室图形显示装置、传输设备、消防应急广播控制装置等控制与显示类设备的安装应符合下列规定：

1 应安装牢固,不应倾斜；

2 安装在轻质墙上时，应采取加固措施；

3 落地安装时，其底边官高出地(楼)面100mm～200mm。

3.3.2 控制与显示类设备的引入线缆应符合下列规定：

1 配线应整齐，不宜交叉，并应固定牢靠；

2 线缆芯线的端部均应标明编号，并应与设计文件一致，字迹应清晰且不易褪色；

3 端子板的每个接线端接线不应超过2根；

4 线缆应留有不小于200mm的余量；

5 线缆应绑扎成束；

6 线缆穿管、槽盒后，应将管口、槽口封堵。

3.3.3 控制与显示类设备应与消防电源、备用电源直接连接，不应使用电源插头。主电源应设置明显的永久性标识。

3.3.4 控制与显示类设备的蓄电池需进行现场安装时，应核对蓄电池的规格、型号、容量，并应符合设计文件的规定，蓄电池的安装应满足产品使用说明书的要求。

3.3.5控制与显示类设备的接地应牢固，并应设置明显的永久性标识。
