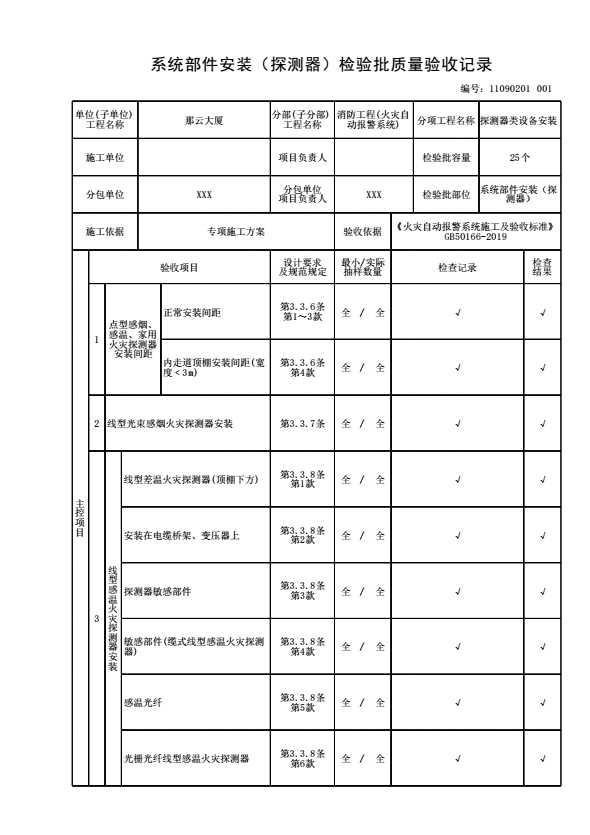

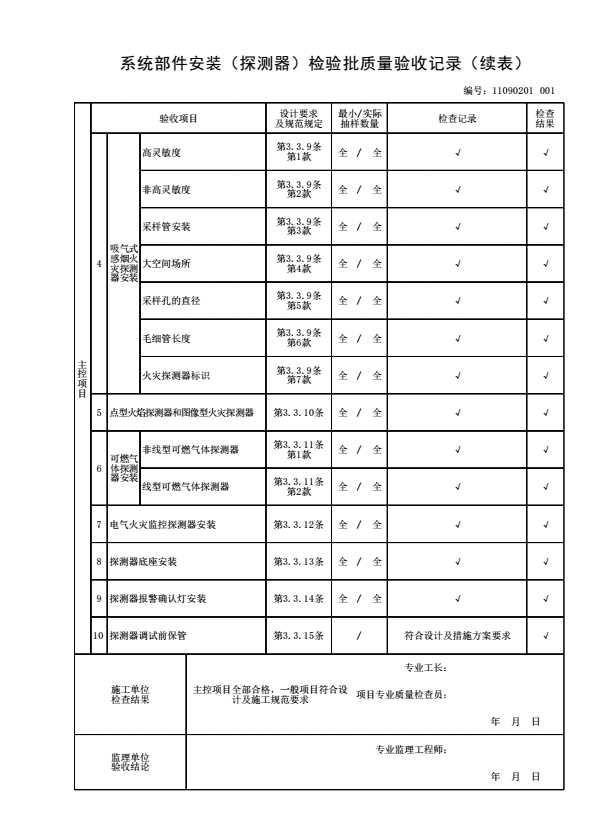

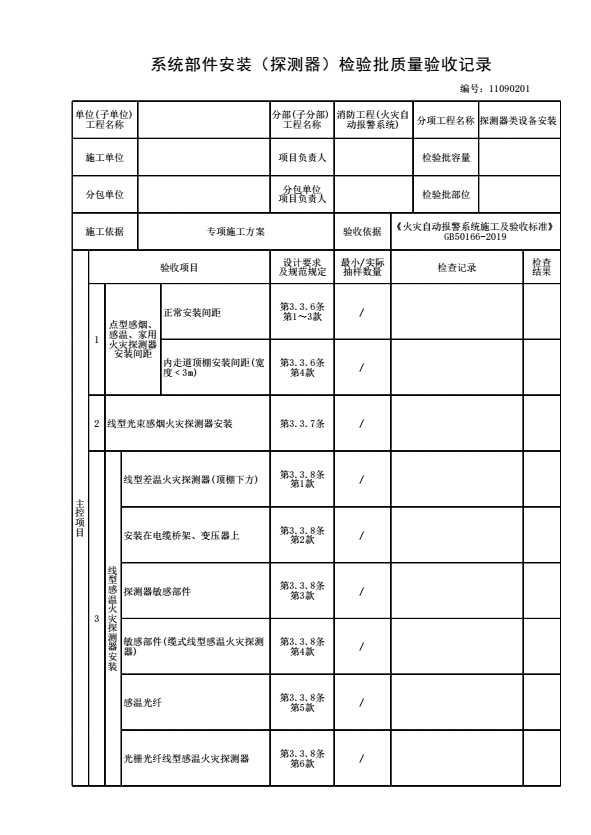

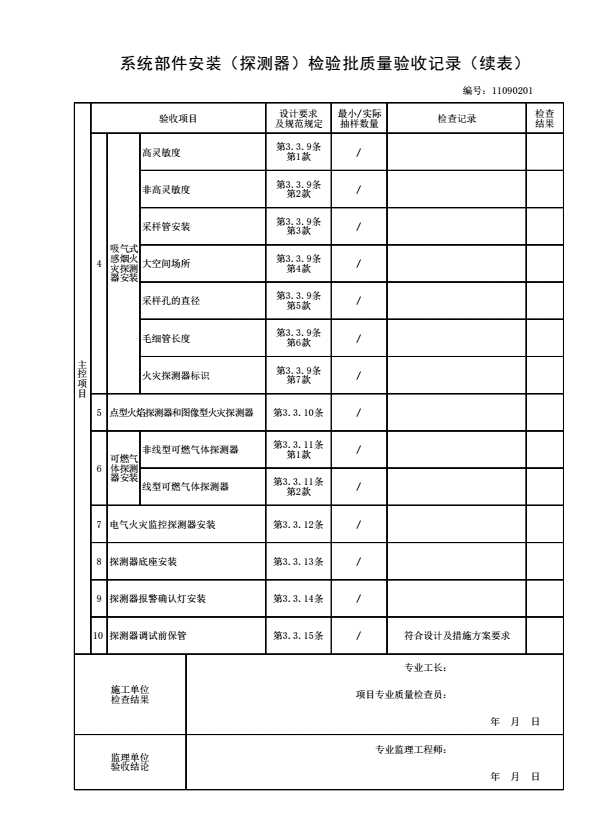

系统部件安装（探测器）检验批质量验收记录

一、填写依据：

《火灾自动报警系统施工及验收标准》GB50166-2019

二、规范摘要：

主控项目

3.3.6 点型感烟火灾探测器、点型感温火灾探测器、一氧化碳火灾探测器、点型家用火灾探测器、独立式火灾探测报警器的安装，应符合下列规定：

1 探测器至墙壁、梁边的水平距离不应小于0.5m；

2 探测器周围水平距离0.5m内不应有遮挡物；

3 探测器至空调送风口最近边的水平距离不应小于1.5m，至多孔送风顶棚孔口的水平距离不应小于0.5m；

4 在宽度小于3m的内走道顶棚上安装探测器时，宜居中安装，点型感温火灾探测器的安装间距不应超过10m，点型感烟火灾探测器的安装间距不应超过15m，探测器至端墙的距离不应大于安装间距的一半；

3.3.7 线型光束感烟火灾探测器的安装应符合下列规定：

1 探测器光束轴线至顶棚的垂直距离宜为0.3m～1.0m，高度大于12m的空间场所增设的探测器的安装高度应符合设计文件和现行国家标准《火灾自动报警系统设计规范》GB 50116的规定；

2 发射器和接收器(反射式探测器的探测器和反射板)之间的距离不宜超过100m；

3 相邻两组探测器光束轴线的水平距离不应大于14m，探测器光束轴线至侧墙水平距离不应大于7m，且不应小于0.5m；

4 发射器和接收器(反射式探测器的探测器和反射板)应安装在固定结构上，且应安装牢固，确需安装在钢架等容易发生位移形变的结构上时，结构的位移不应影响探测器的正常运行；

5 发射器和接收器(反射式探测器的探测器和反射板)之间的光路上应无遮挡物；

6 应保证接收器(反射式探测器的探测器)避开日光和人工光源直接照射。

3.3.8 线型感温火灾探测器的安装应符合下列规定：

1 敷设在顶棚下方的线型差温火灾探测器至顶棚距离宜为0.1m，相邻探测器之间的水平距离不宜大于5m，探测器至墙壁距离宜为1.0m～1.5m；

2 在电缆桥架，变压器等设备上安装时，宜采用接触式布置，在各种皮带输送装置上敷设时，宜敷设在装置的过热点附近；

3 探测器敏感部件应采用产品配套的固定装置固定，固定装置的间距不宜大于2m；

4 缆式线型感温火灾探测器的敏感部件应采用连续无接头方式安装，如确需中间接线，应采用专用接线盒连接，敏感部件安装敷设时应避免重力挤压冲击，不应硬性折弯、扭转，探测器的弯曲半径宜大于0.2m；

5 分布式线型光纤感温火灾探测器的感温光纤不应打结，光纤弯曲时，弯曲半径应大于50mm，每个光通道配接的感温光纤的始端及末端应各设置不小于8m的余量段，感温光纤穿越相邻的报警区域时，两侧应分别设置不小于8m的余量段；

6 光栅光纤线型感温火灾探测器的信号处理单元安装位置不应受强光直射，光纤光栅感温段的弯曲半径应大于0.3m。

3.3.9 管路采样式吸气感烟火灾探测器的安装应符合下列规定：

1 高灵敏度吸气式感烟火灾探测器当设置为高灵敏度时，可安装在天棚高度大于16m的场所，并应保证至少有两个采样孔低于16m；

2 非高灵敏度的吸气式感烟火灾探测器不宜安装在天棚高度大于16m的场所；

3 采样管应牢固安装在过梁、空间支架等建筑结构上；

4 在大空间场所安装时，每个采样孔的保护面积、保护半径应满足点型感烟火灾探测器的保护面积、保护半径的要求，当采样管道布置形式为垂直采样时，每2℃温差间隔或3m间隔(取最小者)应设置一个采样孔，采样孔不应背对气流方向；

5 采样孔的直径应根据采样管的长度及敷设方式，采样孔的数量等因素确定，并应满足设计文件和产品使用说明书的要求，采样孔需要现场加工时，应采用专用打孔工具；

6 当采样管道采用毛细管布置方式时，毛细管长度不宜超过4m；

7 采样管和采样孔应设置明显的火灾探测器标识。

3.3.10 点型火焰探测器和图像型火灾探测器的安装应符合下列规定：

1 安装位置应保证其视场角覆盖探测区域，并应避免光源直接照射在探测器的探测窗口；

2 探测器的探测视角内不应存在遮挡物；

3 在室外或交通隧道场所安装时，应采取防尘、防水措施。

3.3.11 可燃气体探测器的安装应符合下列规定：

1 安装位置应根据探测气体密度确定，若其密度小于空气密度，探测器应位于可能出现泄漏点的上方或探测气体的最高可能聚集点上方，若其密度大于或等于空气密度，探测器应位于可能出现泄漏点的下方；

2 在探测器周围应适当留出更换和标定的空间；

3.3.12 电气火灾监控探测器的安装应符合下列规定：

1 探测器周围应适当留出更换与标定的作业空间；

2 剩余电流式电气火灾监控探测器负载侧的中性线不应与其他回路共用，且不应重复接地；

3 测温式电气火灾监控探测器应采用产品配套的固定装置固定在保护对象上。

3.3.13 探测器底座的安装应符合下列规定：

1 应安装牢固，与导线连接应可靠压接或焊接，当采用焊接时，不应使用带腐蚀性的助焊剂；

2 连接导线应留有不小于150mm的余量，且在其端部应设置明显的永久性标识；

3 穿线孔宜封堵，安装完毕的探测器底座应采取保护措施。

3.3.14 探测器报警确认灯应朝向便于人员观察的主要入口方向。

3.3.15 探测器在即将调试时方可安装，在调试前应妥善保管并应采取防尘，防潮、防腐蚀措施。
