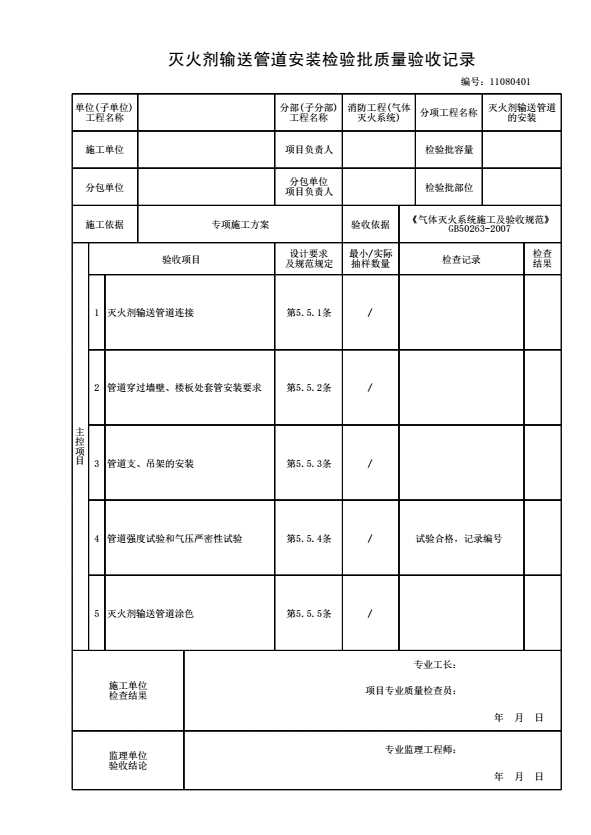

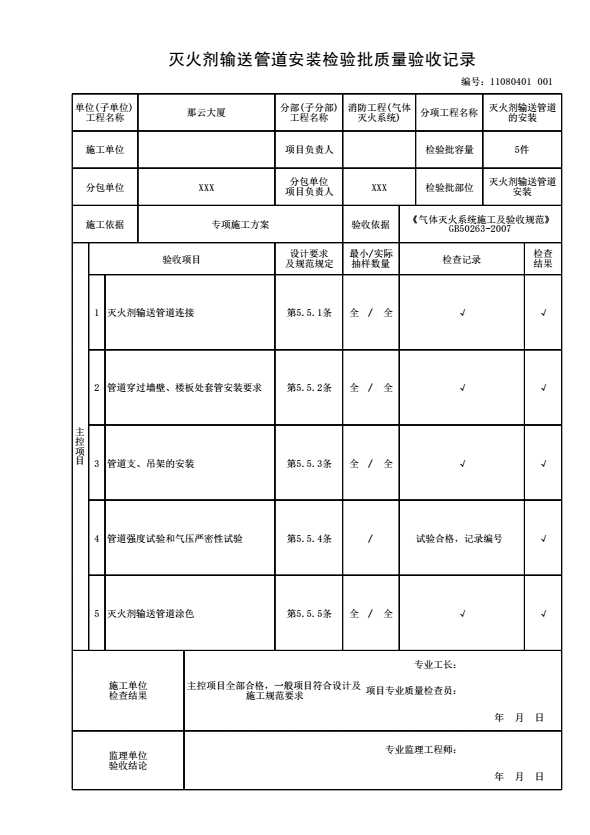

灭火剂输送管道安装检验批质量验收记录

一、填写规范：

《气体灭火系统施工及验收规范》GB50263-2007

二、规范摘要：

主控项目

5.5.1 灭火剂输送管道连接应符合下列规定：

1 采用螺纹连接时，管材宜采用机械切割；螺纹不得有缺纹、断纹等现象；螺纹连接的密封材料应均匀附着在管道的螺纹部分，拧紧螺纹时，不得将填料挤人管道内；安装后的螺纹根部应有2～3条外露螺纹；连接后，应将连接处外部清理干净并做防腐处理。

2 采用法兰连接时，衬垫不得凸人管内，其外边缘宜接近螺栓，不得放双垫或偏垫。连接法兰的螺栓，直径和长度应符合标准，拧紧后，凸出螺母的长度不应大于螺杆直径的1/2且保证有不少于2条外露螺纹。

3 已经防腐处理的无缝钢管不宜采用焊接连接，与选择阀等个别连接部位需采用法兰焊接连接时，应对被焊接损坏的防腐层进行二次防腐处理。

检查数量：外观全数检查，隐蔽处抽查。

检查方法：观察检查。

5.5.2 管道穿过墙壁﹑楼板处应安袋套官。套管公称直径比管道公称直径至少应大2级，穿墙套管长度应与墙厚相等，穿楼板套管长度应高出地板50mm。管道与套管间的空隙应采用防火封堵材料填塞密实。当管道穿越建筑物的变形缝时，应设置柔性管段。

检查数量：全数检查。

检查方法：观察检查和用尺测量。

5.5.3 管道支、吊架的安装应符合下列规定：

1 管道应固定牢靠，管道支、吊架的最大间距应符合表5.5.3的规定。

表5.5.3 支、吊架之间最大间距

2 管道末端应采用防晃支架固定，支架与末端喷嘴间的距离不应大于500mm。

3 公称直径大于或等于50mm的主干管道，垂直方向和水平方向至少应各安装1个防晃支架，当穿过建筑物楼层时，每层应设1个防晃支架。当水平管道改变方向时，应增设防晃支架。

检查数量：全数检查。

检查方法：观察检查和用尺测量。

5.5.4 灭火剂输送管道安装完毕后，应进行强度试验和气压严密性试验，并合格。

检查数量：全数检查。

检查方法：按本规范第E.1节的规定执行。

5.5.5 灭火剂输送管道的外表面宜涂红色油漆。

在吊顶内、活动地板下等隐蔽场所内的管道，可涂红色油漆色环，色环宽度不应小于50mm。每个防护区或保护对象的色环宽度应一致，间距应均匀。

检查数量：全数检查。

检查方法：观察检查。
