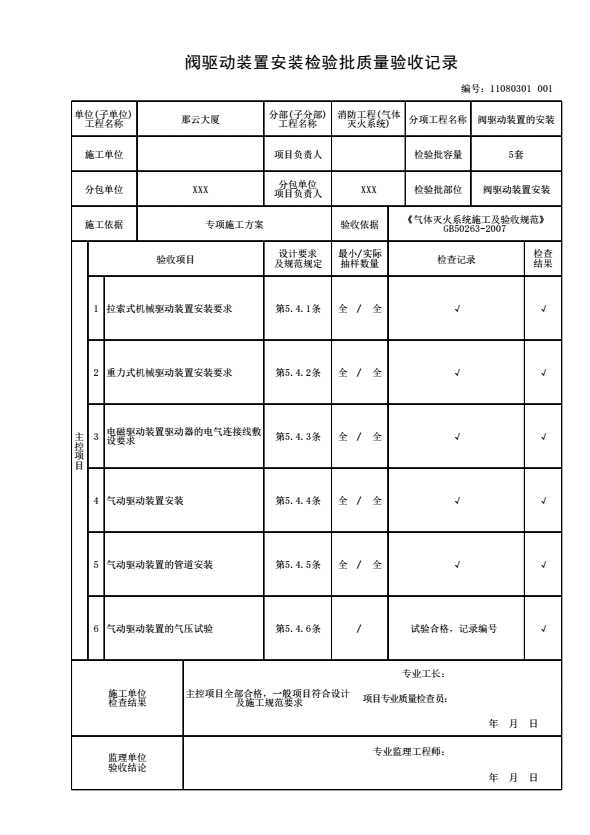

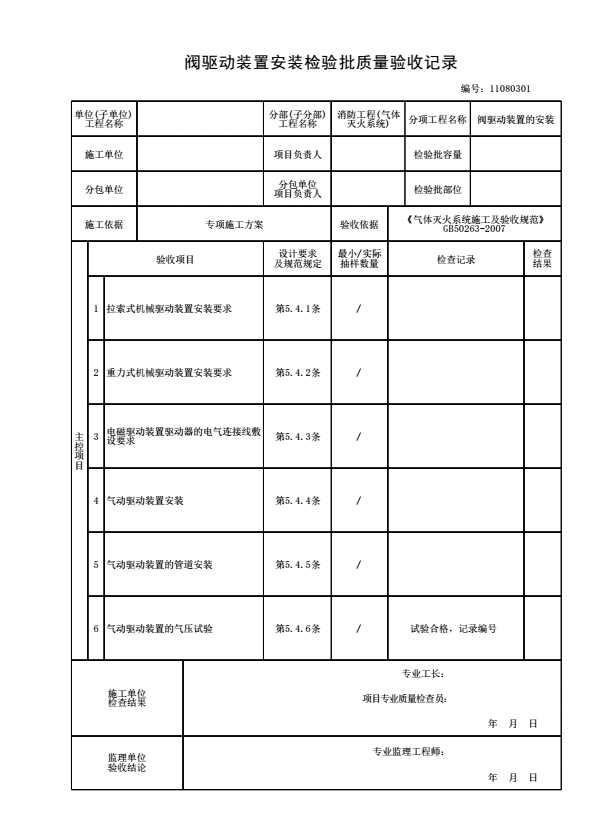

阀驱动装置安装检验批质量验收记录

一、填写规范：

《气体灭火系统施工及验收规范》GB50263-2007

二、规范摘要：

主控项目

5.4.1 拉索式机械驱动装置的安装应符合下列规定：

1 拉索除必要外露部分外，应采用经内外防腐处理的钢管防护。

2 拉索转弯处应采用专用导向滑轮。

3 拉索末端拉手应设在专用的保护盒内。

4 拉索套管和保护盒应固定牢靠。

检查数量：全数检查。

检查方法：观察检查。

5.4.2 安装以重力式机械驱动装置时，应保证重物在下落行程中无阻挡，其下落行程应保证驱动所需距离，且不得小于25mm。

检查数量：全数检查。

检查方法：观察检查和用尺测量。

5.4.3 电磁驱动装置驱动器的电气连接线应沿固定灭火剂储存容器的支、框架或墙面固定。

检查数量：全数检查。

检查方法：观察检查。

5.4.4 气动驱动装置的安装应符合下列规定：

1 驱动气瓶的支、框架或箱体应固定牢靠，并做防腐处理。驱动气瓶上应有标明驱动介质名称、对应防护区或保护对象名称或编号的永久性标志，并应便于观察。

检查数量：全数检查。

检查方法：观察检查。

5.4.5 气动驱动装置的管道安装应符合下列规定：

1 管道布置应符合设计要求。

2 竖直管道应在其始端和终端设防晃支架或采用管卡固定。

3 水平管道应采用管卡固定。管卡的间距不宜大于0.6m。转弯处应增设1个管卡。

检查数量：全数检查。

检查方法：观察检查和用尺测量。

5.4.6 气动驱动装置的管道安装后应做气压严密性试验，并合格。

检查数量：全数检查。

检查方法：按本规范第E.1节的规定执行。
