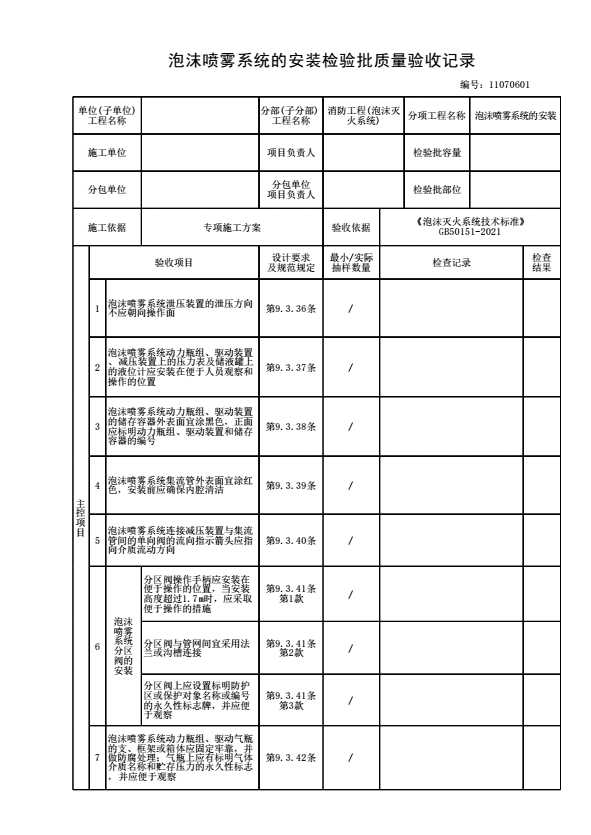

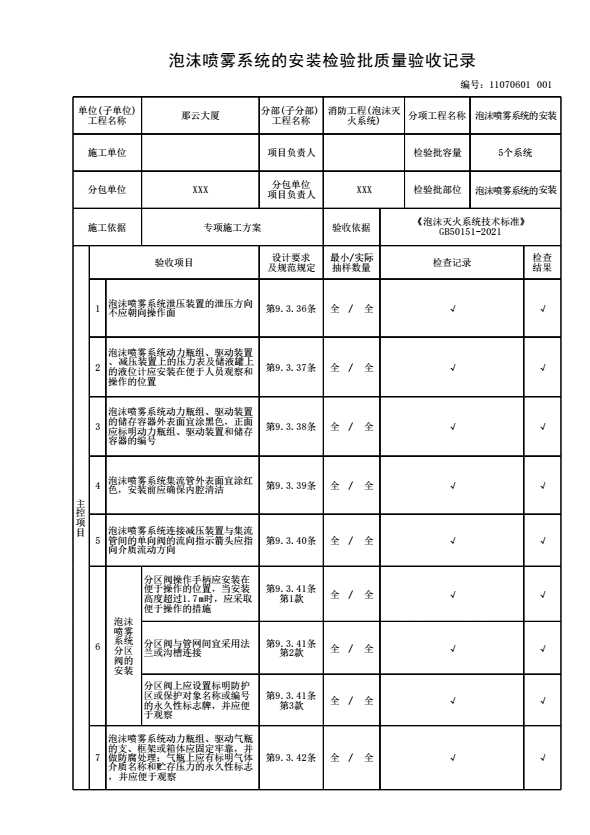

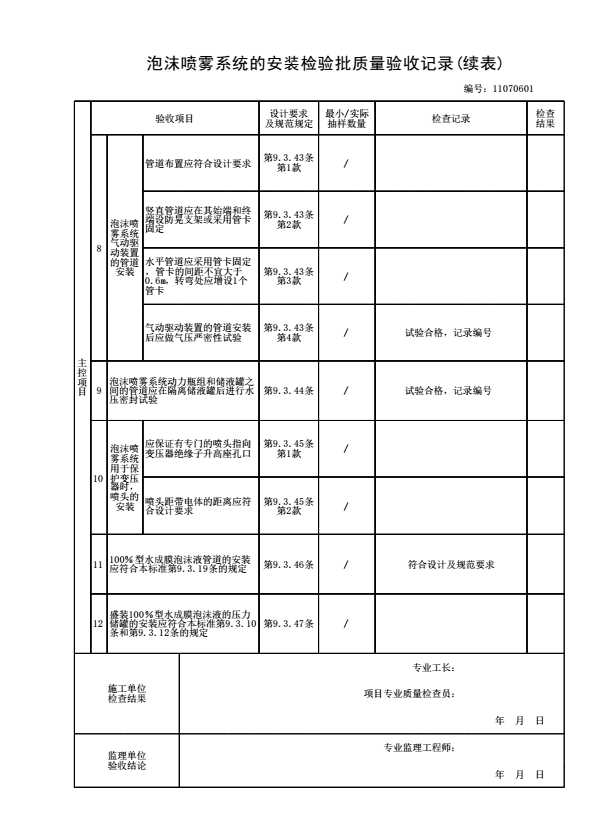

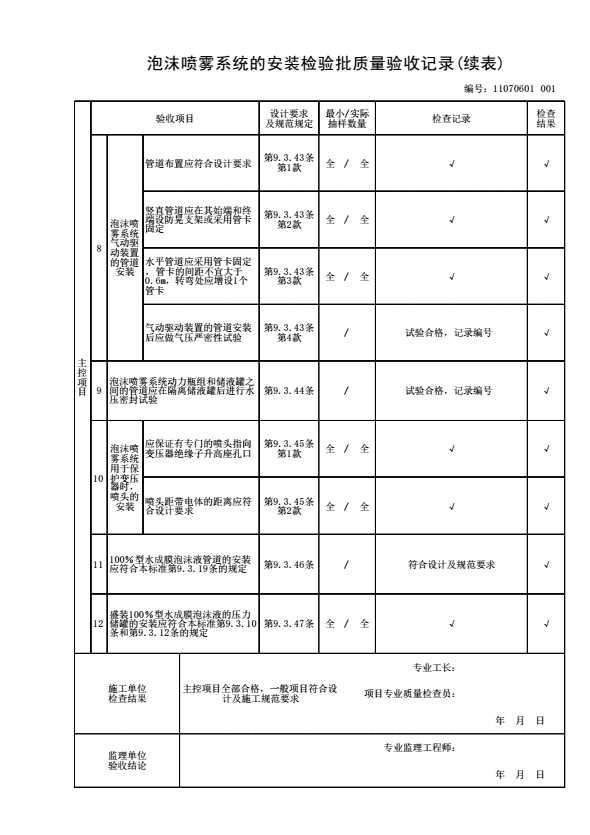

泡沫喷雾系统的安装检验批质量验收记录

一、填写规范：

《泡沫灭火系统技术标准》GB50151-2021

二、规范摘要：

主控项目

9.3.36 泡沫喷雾系统泄压装置的泄压方向不应朝向操作面。

检查数量：全数检查。

检查方法：观察检查。

9.3.37 泡沫喷雾系统动力瓶组、驱动装置、减压装置上的压力表及储液罐上的液位计应安装在便于人员观察和操作的位置。

检查数量：全数检查。

检查方法：观察检查。

9.3.38 泡沫喷雾系统动力瓶组﹑驱动装置的储存容器外表面宜涂黑色，正面应标明动力瓶组、驱动装置和储存容器的编号。

检查数量：全数检查。

检查方法：观察检查。

9.3.39 泡沫喷雾系统集流管外表面宜涂红色，安装前应确保内腔清洁。

检查数量：全数检查。

检查方法：观察检查。

9.3.40 泡沫喷雾系统连接减压装置与集流管间的单向阀的流向指示箭头应指向介质流动方向。

检查数量：全数检查。

检查方法：观察检查。

9.3.41 泡沫喷雾系统分区阀的安装应符合下列规定：

1 分区阀操作手柄应安装在便于操作的位置，当安装高度超过1.7m时，应采取便于操作的措施。

检查数量：全数检查。

检查方法：观察检查。

2 分区阀与管网间宜采用法兰或沟槽连接。

检查数量：全数检查。

检查方法：观察检查。

3 分区阀上应设置标明防护区或保护对象名称或编号的永久性标志牌，并应便于观察。

检查数量：全数检查。

检查方法：观察检查。

9.3.42 泡沫喷雾系统动力瓶组、驱动气瓶的支，框架或箱体应固定牢靠，并做防腐处理；气瓶上应有标明气体介质名称和贮存压力的永久性标志，并应便于观察。

检查数量：全数检查。

检查方法：观察检查。

9.3.43 泡沫喷雾系统气动驱动装置的管道安装应符合下列规定：

1 管道布置应符合设计要求。

检查数量：全数检查。

检查方法：观察检查和用尺测量。

2 竖直管道应在其始端和终端设防晃支架或采用管卡固定。

检查数量：全数检查。

检查方法：观察检查和用尺测量。

3 水平管道应采用管卡固定，管卡的间距不宜大于0.6m，转弯处应增设1个管卡。

检查数量：全数检查。

检查方法：观察检查和用尺测量。

4 气动驱动装置的管道安装后应做气压严密性试验。

检查数量：全数检查。

检查方法：气动驱动装置的管道进行气压严密性试验时，应以不大于0.5MPa/s的升压速率缓慢升压至驱动气体储存压力，关断试验气源3min内压力降不超过试验压力的10%为合格。

9.3.44 泡沫喷雾系统动力瓶组和储液罐之间的管道应在隔离储液罐后进行水压密封试验。

检查数量：全数检查。

检查方法：进行水压密封试验时，应以不大于0.5MPa/s的升压速率缓慢升压至动力瓶组的最大工作压力，保压5min，管道应无渗漏。

9.3.45 泡沫喷雾系统用于保护变压器时，喷头的安装应符合下列规定：

1 应保证有专门的喷头指向变压器绝缘子升高座孔口。

检查数量：全数检查。

检查方法：冷喷试验时，观察喷头的喷雾锥是否喷洒到绝缘子升高座孔口。

2 喷头距带电体的距离应符合设计要求。

检查数量：全数检查。

检查方法：尺量检查。

9.3.46 100%型水成膜泡沫液管道的安装应符合本标准第9.3.19条的规定。

9.3.47 盛装100%型水成膜泡沫液的压力储罐的安装应符合本标准第9.3.10条和第9.3.12条的规定。
