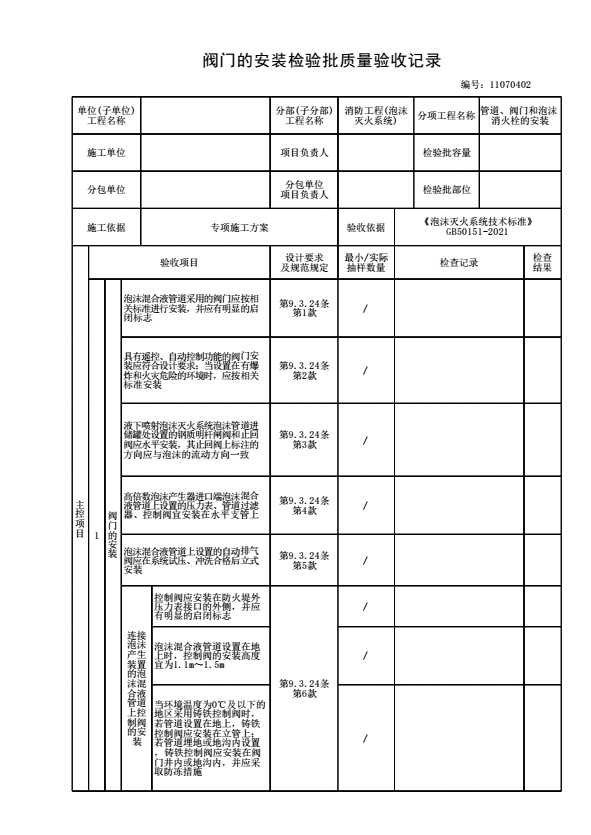

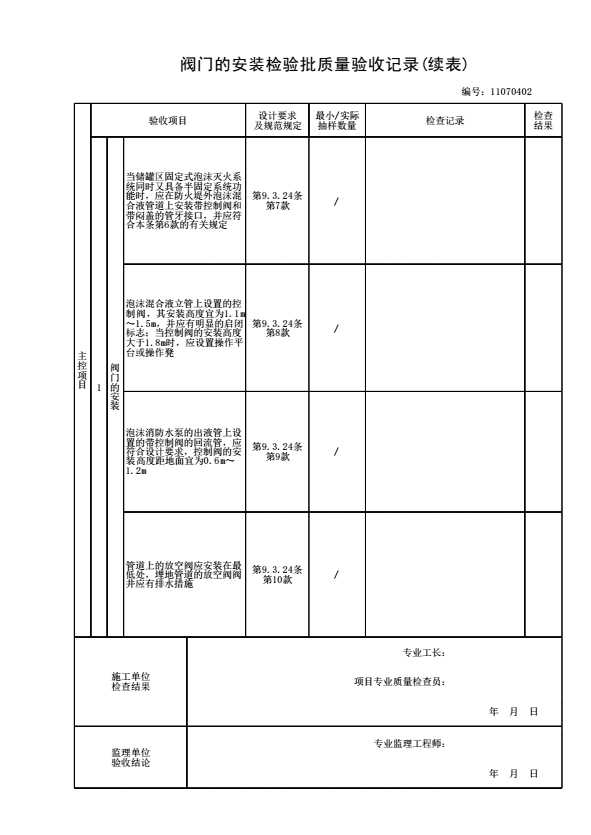

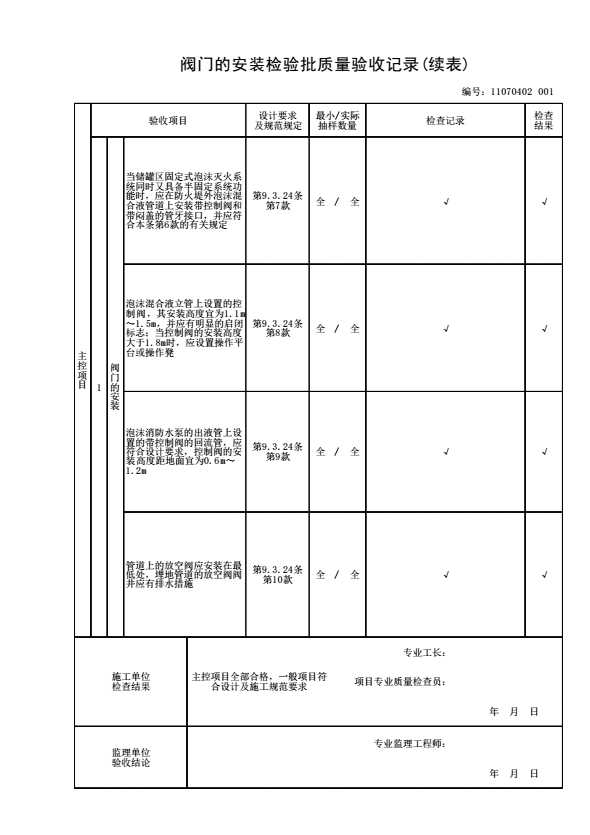

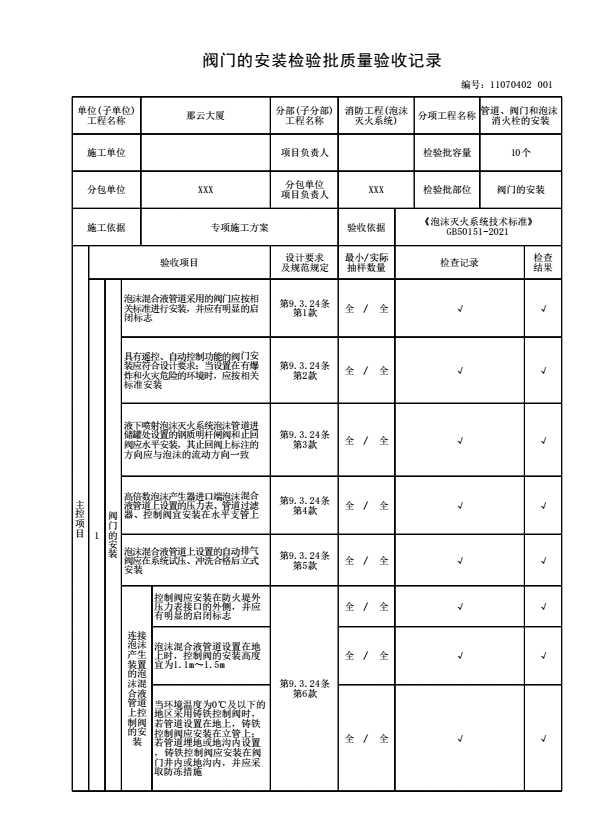

阀门的安装检验批质量验收记录

一、填写规范：

《泡沫灭火系统技术标准》GB50151-2021

二、规范摘要：

主控项目

9.3.24 阀门的安装应符合下列规定：

1 泡沫混合液管道采用的阀门应按相关标准进行安装，并应有明显的启闭标志。

检查数量：全数检查。

检查方法：按相关标准的要求检查。

2 具有遥控、自动控制功能的阀门安装应符合设计要求；当设置在有爆炸和火灾危险的环境时，应按相关标准安装。

检查数量：全数检查。

检查方法：按相关标准的要求观察检查。

3 液下喷射泡沫灭火系统泡沫管道进储罐处设置的钢质明杆闸阀和止回阀应水平安装，其止回阀上标注的方向应与泡沫的流动方向一致。

检查数量：全数检查。

检查方法：观察检查。

4 高倍数泡沫产生器进口端泡沫混合液管道上设置的压力表、管道过滤器﹑控制阀宜安装在水平支管上。

检查数量：全数检查。

检查方法：观察检查。

5 泡沫混合液管道上设置的自动排气阀应在系统试压、冲洗合格后立式安装。

检查数量：全数检查。

检查方法：观察检查。

6 连接泡沫产生装置的泡沫混合液管道上控制阀的安装，应符合下列规定：

1）控制阀应安装在防火堤外压力表接口的外侧，并应有明显的启闭标志；

2）泡沫混合液管道设置在地上时，控制阀的安装高度宜为1.1m～1.5m；

3）当环境温度为0℃及以下的地区采用铸铁控制阀时，若管道设置在地上，铸铁控制阀应安装在立管上；若管道埋地或地沟内设置，铸铁控制阀应安装在阀门井内或地沟内，并应采取防冻措施。

检查数量：全数检查。

检查方法：观察和尺量检查。

7 当储罐区固定式泡沫灭火系统同时又具备半固定系统功能时，应在防火堤外泡沫混合液管道上安装带控制阀和带闷盖的管牙接口，并应符合本条第6款的有关规定。

检查数量：全数检查。

检查方法：观察检查。

8 泡沫混合液立管上设置的控制阀，其安装高度宜为1.1m～1.5m，并应有明显的启闭标志；当控制阀的安装高度大于1.8m时，应设置操作平台或操作凳。

检查数量：全数检查。

检查方法：观察和尺量检查。

9 泡沫消防水泵的出液管上设置的带控制阀的回流管，应符合设计要求，控制阀的安装高度距地面宜为0.6m～1.2m。

检查数量：全数检查。

检查方法：尺量检查。

10 管道上的放空阀应安装在最低处，埋地管道的放空阀阀井应有排水措施。

检查数量：全数检查。

检查方法：观察检查。
