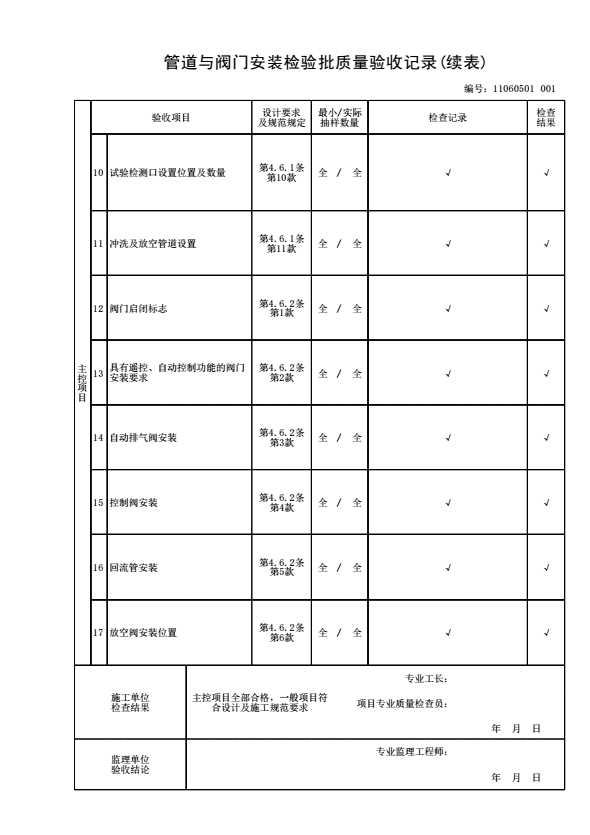

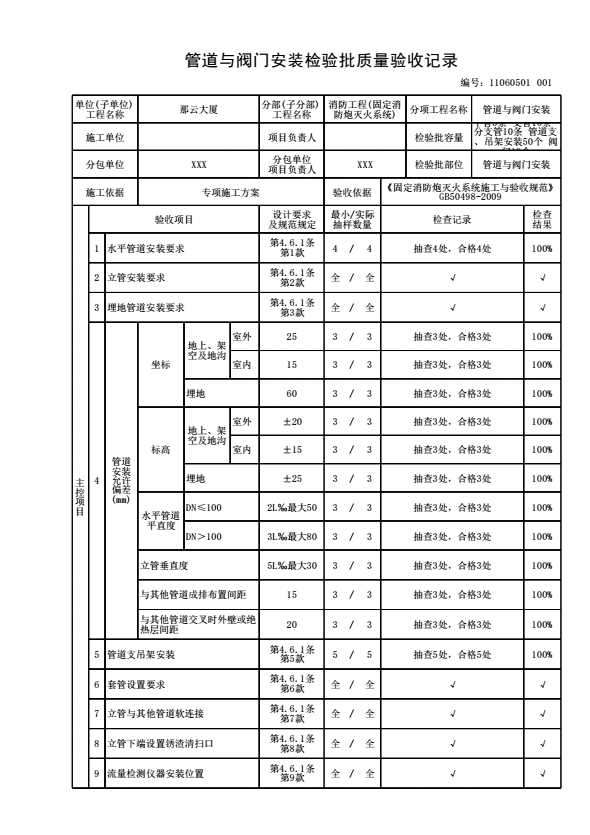

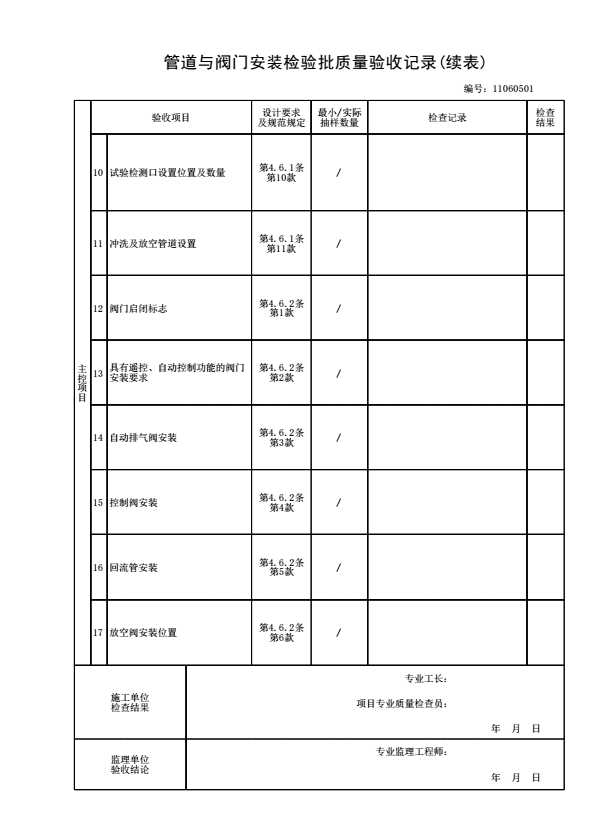

管道与阀门安装检验批质量验收记录

一、填写规范：

《固定消防炮灭火系统施工与验收规范》GB50498-2009

二、规范摘要：

主控项目

4.6.1管道的安装应符合下列规定：

1 水平管道安装时，其坡度、坡向应符合设计要求，且坡度不应小于设计值，当出现U型管时应有放空措施。

检查数量：干管抽查1条；支管抽查2条；分支管抽查10%，且不得少于1条。

检查方法：用水平仪检查。

2 立管应用管卡固定在支架上，其间距不应大于设计值。

检查数量：全数检查。

检查方法：尺量和观察检查。

3 埋地管道安装应符合下列规定：

1）埋地管道的基础应符合设计要求；

2）埋地管道安装前应做好防腐，安装时不应损坏防腐层；

3）埋地管道采用焊接时，焊缝部位应在试压合格后进行防腐处理；

4）埋地管道在回填前应进行隐蔽工程验收，合格后及时回填，分层夯实，并应按本规范附录D进行记录。

检查数量：全数检查。

检查方法：观察检查。

4 管道安装的允许偏差应符合表4.6.1的要求。

表4.6.1 管道安装的允许偏差

  注：L--管段有效长度；DN--管道公称直径

检查数量：干管抽查1条；支管抽查2条；分支管抽查10%，且不得少于1条。

检查方法：坐标用经纬仪或拉线和尺量检查；标高用水准仪或拉线和尺量检查；水平管道平直度用水平仪、直尺、拉线和尺量检查；立管垂直度用吊线和尺量检查；与其他管道成排布置间距及与其他管道交叉时外壁或绝热层间距用尺量检查。

5 管道支、吊架安装应平整牢固，管墩的砌筑应规整，其间距应符合设计要求。

检查数量：按安装总数的5%抽查，且不得少于5个。

检查方法：观察和尺量检查。

6 当管道穿过防火堤、防火墙﹑楼板时，应安装套管。穿防火堤和防火墙套管的长度不应小于防火堤和防火墙的厚度，穿楼板套管长度应高出楼板50mm，底部应与楼板底面相平；管道与套管间的空隙应采用防火材料封堵；管道应避免穿过建筑物的变形缝，必须穿越时，应采取保护措施。

检查数量：全数检查。

检查方法：观察和尺量检查。

7 立管与地上水平管道或埋地管道用金属软管连接时，不得损坏其编织网，并应在金属软管与地上水平管道的连接处设置管道支架或管墩。

检查数量：全数检查。

检查方法：观察检查。

8 立管下端设置的锈渣清扫口与地面的距离宜为0.3～0.5m；锈渣清扫口可采用闸阀或盲板封堵；当采用闸阀时，应竖直安装。

检查数量：全数检查。

检查方法：观察和尺量检查。

9 流量检测仪器安装位置应符合设计要求。

检查数量：全数检查。

检查方法：观察检查。

10 管道上试验检测口的设置位置和数量应符合设计要求。

检查数量：全数检查。

检查方法：观察检查。

11 冲洗及放空管道的设置应符合设计要求，当设计无要求时，应设置在泡沫液管道的最低处。

检查数量：全数检查。

检查方法：观察检查。

4.6.2 阀门的安装应符合下列规定：

1 阀门应按相关标准进行安装，并应有明显的启闭标志。

检查数量：全数检查。

检查方法：按相关标准的要求检查。

2 具有遥控、自动控制功能的阀门安装，应符合设计要求；当设置在有爆炸和火灾危险的环境时，应符合现行国家标准《爆炸和火灾危险环境电气装置施工及验收规范》GB 50257等相关标准的规定。

检查数量：全数检查。

检查方法：观察检查。

3 自动排气阀应在系统试压、冲洗合格后立式安装。

检查数量：全数检查。

检查方法：观察检查。

4 管道上设置的控制阀，其安装高度宜为1.1～1.5m；当控制阀的安装高度大于1.8m时，应设置操作平台。

检查数量：全数检查。

检查方法：观察和尺量检查。

5 消防泵组的出口管道上设置的带控制阀的回流管，应符合设计要求，控制阀的安装高度距地面宜为0.6～1.2m。

检查数量：全数检查。

检查方法：尺量检查。

6 管道上的放空阀应安装在最低处。

检查数量：全数检查。

检查方法：观察检查。
