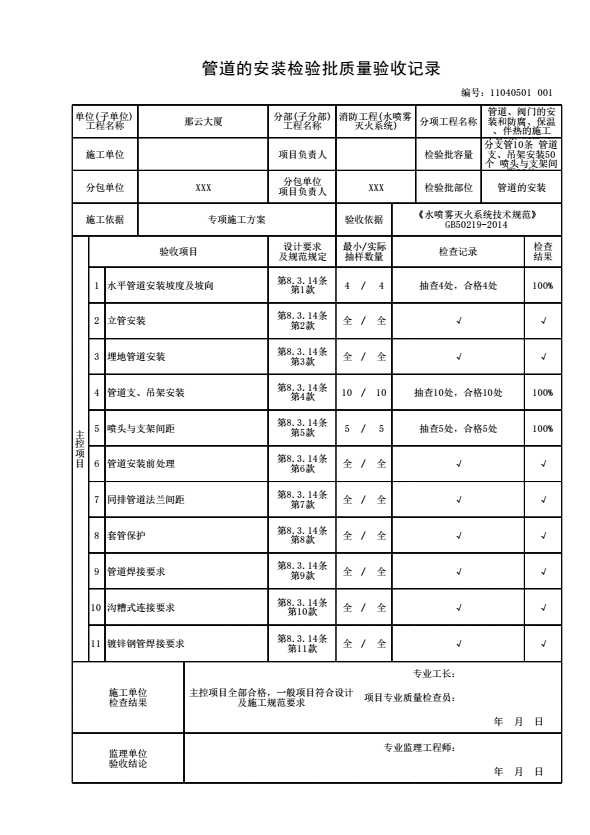

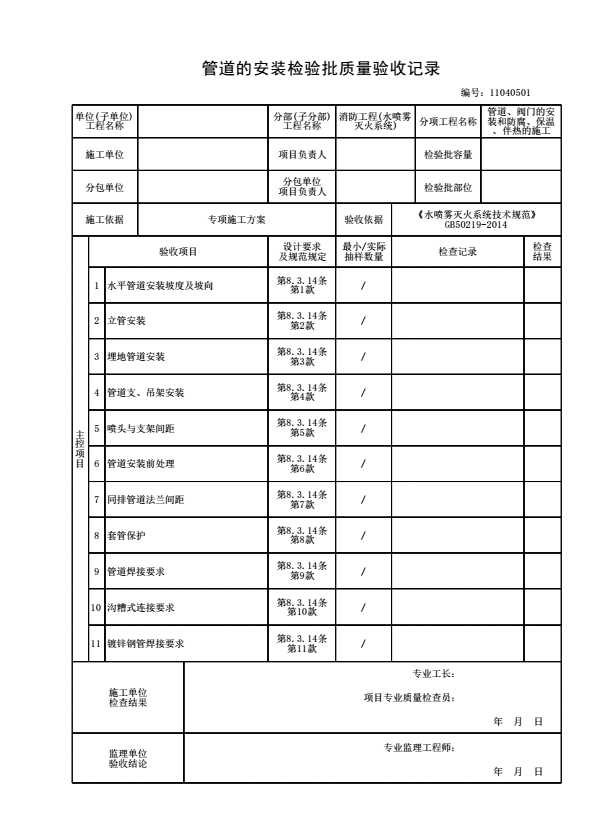

管道的安装检验批质量验收记录

一、填写规范：

《水喷雾灭火系统技术规范》GB50219-2014

二、规范摘要：

主控项目

8.3.14管道的安装应符合下列规定：

1 水平管道安装时，其坡度﹑坡向应符合设计要求。

检查数量：干管抽查1条；支管抽查2条；分支管抽查5%，且不得少于1条。

检查方法：用水平仪检查。

2 立管应用管卡固定在支架上，其间距不应大于设计值。

检查数量：全数检查。

检查方法：尺量检查和直观检查。

3 埋地管道安装应符合下列要求：

1）埋地管道的基础应符合设计要求；

2）埋地管道安装前应做好防腐，安装时不应损坏防腐层；

3）埋地管道采用焊接时，焊缝部位应在试压合格后进行防腐处理；

4）埋地管道在回填前应进行隐蔽工程验收，合格后应及时回填，分层夯实，并应按本规范表D.0.7进行记录。

检查数量：全数检查。

检查方法：直观检查。

4 管道支、吊架应安装平整牢固，管墩的砌筑应规整，其间距应符合设计要求。

检查数量：按安装总数的20%抽查，且不得少于5个。

检查方法：直观检查和尺量检查。

5 管道支、吊架与水雾喷头之间的距离不应小于0.3m，与末端水雾喷头之间的距离不宜大于0.5m。

检查数量：按安装总数的10%抽查，且不得少于5个。

检查方法：尺量检查。

6 管道安装前应分段进行清洗。施工过程中，应保证管道内部清洁，不得留有焊渣﹑焊瘤﹑氧化皮、杂质或其他异物。

7 同排管道法兰的间距应方便拆装，且不宜小于100mm。

8 管道穿过墙体﹑楼板处应使用套管；穿过墙体的套管长度不应小于该墙体的厚度，穿过楼板的套管长度应高出楼地面50mm，底部应与楼板底面相平；管道与套管间的空隙应采用防火封堵材料填塞密实；管道穿过建筑物的变形缝时，应采取保护措施。

检查数量：全数检查。

检查方法：直观检查和尺量检查。

9 管道焊接的坡口形式、加工方法和尺寸等均应符合现行国家标准《气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口》GB/T 985.1、《埋弧焊的推荐坡口》GB/T985.2的规定，管道之间或与管接头之间的焊接应采用对口焊接。

10 管道采用沟槽式连接时，管道末端的沟槽尺寸应满足现行国家标准《自动喷水灭火系统第11部分  沟槽式管接件》GB5135.1l的规定。

11 对于镀锌钢管，应在焊接后再镀锌，且不得对镀锌后的管道进行气割作业。
