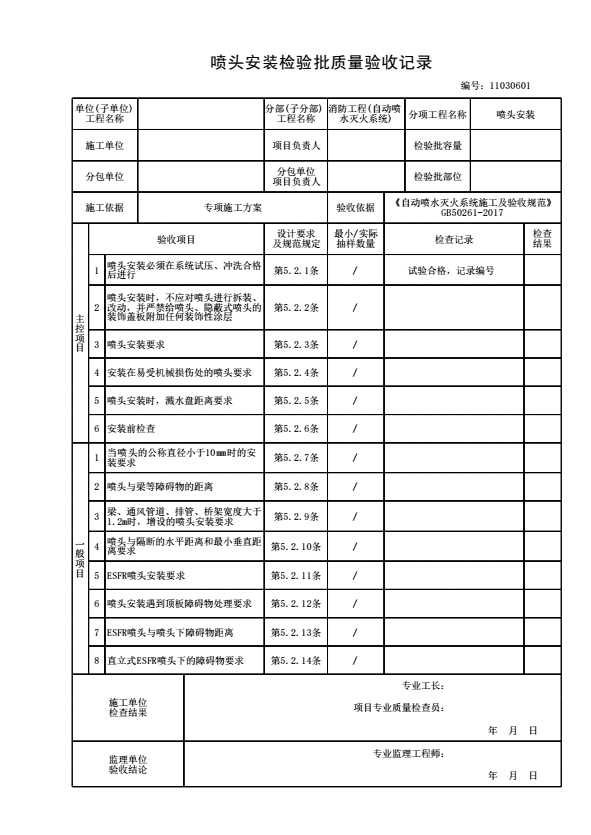

喷头安装检验批质量验收记录

一、填写规范：

《自动喷水灭火系统施工及验收规范》GB50261-2017

二、规范摘要：

主控项目

5.2.1 喷头安装必须在系统试压、冲洗合格后进行。

检查数量：全数检查。

检查方法：检查系统试压、冲洗记录表。

5.2.2 喷头安装时，不应对喷头进行拆装、改动，并严禁给喷头、隐蔽式喷头的装饰盖板附加任何装饰性涂层。

检查数量：全数检查。

检查方法：观察检查。

5.2.3 喷头安装应使用专用扳手，严禁利用喷头的框架施拧；喷头的框架、溅水盘产生变形或释放原件损伤时，应采用规格、型号相同的喷头更换。

检查数量：全数检查。

检查方法：观察检查。

5.2.4 安装在易受机械损伤处的喷头，应加设喷头防护罩。

检查数量：全数检查。

检查方法：观察检查。

5.2.5 喷头安装时，溅水盘与吊顶、门、窗、洞口或障碍物的距离应符合设计要求。

检查数量：抽查20%，且不得少于5处。

检查方法：对照图纸，尺量检查。

5.2.6 安装前检查喷头的型号、规格﹑使用场所应符合设计要求。系统采用隐蔽式喷头时，配水支管的标高和吊顶的开口尺寸应准确控制。

检查数量：全数检查。

检查方法：对照图纸，观察检查。

一般项目

5.2.7 当喷头的公称直径小于10mm时，应在配水干管或配水管上安装过滤器。

检查数量：全数检查。

检查方法：观察检查。

5.2.8 当喷头佚水盘高于附近梁底或高于宽度小于1.2m的通风管道、排管、桥架腹面时，喷头溅水盘高于梁底、通风管道、排管、桥架腹面的最大垂直距离应符合表5.2.8-1～表5.2.8-9的规定（见图5.2.8）。

检查数量：全数检查。

检查方法：尺量检查。

表5.2.8-1 喷头溅水盘高于梁底、通风管道腹面的最大垂直距离（标准直立与下垂喷头）

表5.2.8-2 喷头溅水盘高于梁底.通风管道腹面的最大垂直距离（边墙型喷头，与障碍物平行）

表5.2.8-3 喷头溅水盘高于梁底、通风管道腹面的最大垂直距离（边墙型喷头，与障碍物垂直）

表5.2.8-4 喷头溅水盘高于梁底、通风管道腹面的最大垂直距离（扩大覆盖面直立与下垂喷头）

表5.2.8-5 喷头溅水盘高于梁底、通风管道腹面的最大垂直距离

（扩大覆盖面边墙型喷头，与障碍物平行）

表5.2.8-6 喷头佚水盘高于梁底、通风管道腹面的最大垂直距离

（扩大覆盖面边墙型喷头，与障碍物垂直）

表5.2.8-7 喷头溅水盘高于梁底，通风管道腹面的最大垂直距离（特殊应用喷头）

表5.2.8-8 喷头溅水盘高于梁底、通风管道腹面的最大垂直距离（ESFR喷头）

表5.2.8-9 喷头溅水盘高于梁底、通风管道腹面的最大垂直距离（直立和下垂型家用喷头）

5.2.9 当梁、通风管道﹑排管﹑桥架宽度大于1.2m时，增设的喷头应安装在其腹面以下部位。

检查数量：全数检查。

检查方法：观察检查。

5.2.10 当喷头安装在不到顶的隔断附近时，喷头与隔断的水平距离和最小垂直距离应符合表5.2.10的规定（见图5.2.10）。

检查数量：全数检查。

检查方法：尺量检查。

表5.2.10 喷头与隔断的水平距离和最小垂直距离（mm）

5.2.11 下垂式早期抑制快速响应（ESFR）喷头溅水盘与顶板的距离应为150mm～360mm。直立式早期抑制快速响应（ESFR）喷头溅水盘与顶板的距离应为100mm～150mm。

5.2.12 顶板处的障碍物与任何喷头的相对位置，应使喷头到障碍物底部的垂直距离（H）以及到障碍物边缘的水平距离（L）满足图5.2.12所示的要求。当无法满足要求时，应满足下列要求之一。

1 当顶板处实体障碍物宽度不大于0.6m时，应在障碍物的两侧都安装喷头，且两侧喷头到该障碍物的水平距离不应大于所要求喷头间距的一半。

2 对顶板处非实体的建筑构件，喷头与构件侧缘应保持不小于0.3m的水平距离。

5.2.13 早期抑制快速响应（ESFR）喷头与喷头下障碍物的距离应满足本规范图5.2.12所示的要求。当无法满足要求时，喷头下障碍物的宽度与位置应满足本规范表5.2.13的规定。

表5.2.13 喷头下障碍物的宽度与位置

5.2.14 直立式早期抑制快速响应（ESFR）喷头下的障碍物，满足下列任一要求时，可以忽略不计。

1 腹部通透的屋面托架或析架，其下弦宽度或直径不大于10cm。

2 其他单独的建筑构件，其宽度或直径不大于10cm。

3 单独的管道或线槽等，其宽度或直径不大于10cm，或者多根管道或线槽，总宽度不大于10cm。
