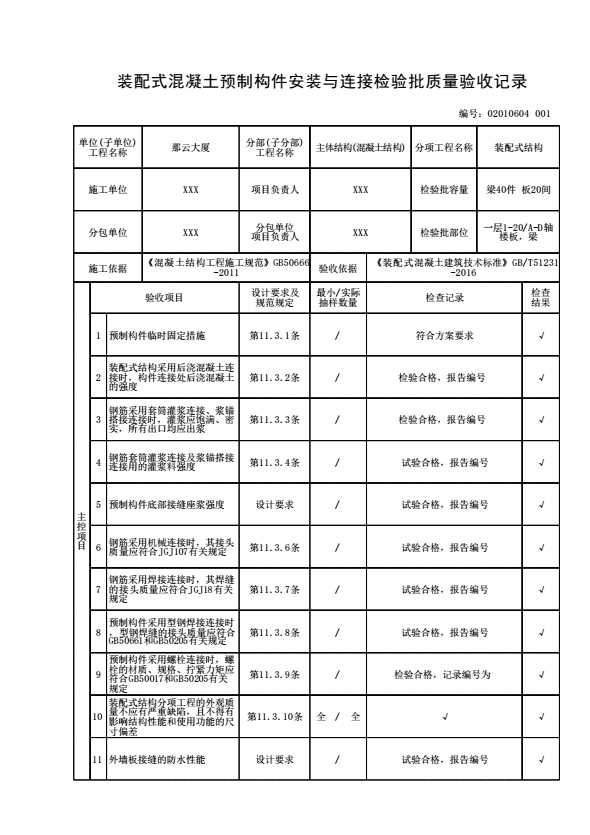

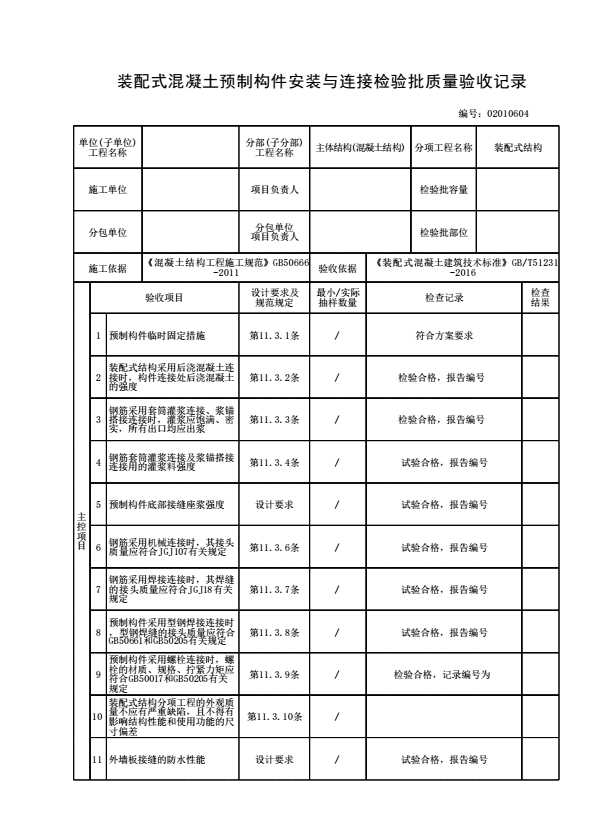

装配式混凝土预制构件安装与连接检验批质量记录

一、填写依据：

《装配式混凝土建筑技术标准》GB/T51231-2016

二、检验批划分：

按楼层、结构缝或施工段划分检验批。

三、规范摘要：

主控项目

11.3.1 预制构件临时固定措施应符合设计、专项施工方案要求及国家现行有关标准的规定。

检查数量：全数检查。

检验方法：观察检查，检查施工方案、施工记录或设计文件。

11.3.2 装配式结构采用后浇混凝土连接时，构件连接处后浇混凝土的强度应符合设计要求。

检查数量：按批检验。

检验方法：应符合现行国家标准《混凝土强度检验评定标准》GB/T 50107的有关规定。

11.3.3 钢筋采用套筒灌浆连接、浆锚搭接连接时，灌浆应饱满、密实，所有出口均应出浆。

检查数量：全数检查。

检验方法：检查灌浆施工质量检查记录、有关检验报告。

11.3.4 钢筋套筒灌浆连接及浆锚搭接连接用的灌浆料强度应符合国家现行有关标准的规定及设计要求。

检查数量：按批检验，以每层为一检验批；每工作班应制作1组且每层不应少于3组40mm×40mm×160mm的长方体试件，标准养护28d后进行抗压强度试验。

检验方法：检查灌浆料强度试验报告及评定记录。

11.3.5 预制构件底部接缝座浆强度应满足设计要求。

检查数量：按批检验，以每层为一检验批；每工作班同一配合比应制作1组且每层不应少于3组边长为70.7mm的立方体试件，标准养护28d后进行抗压强度试验。

检验方法：检查座浆材料强度试验报告及评定记录。

11.3.6 钢筋采用机械连接时，其接头质量应符合现行行业标准《钢筋机械连接技术规程》JGJ 107的有关规定。

检查数量：应符合现行行业标准《钢筋机械连接技术规程》JGJ 107的有关规定。

检验方法：检查钢筋机械连接施工记录及平行试件的强度试验报告。

11.3.7 钢筋采用焊接连接时，其焊缝的接头质量应满足设计要求，并应符合现行行业标准《钢筋焊接及验收规程》JGJ 18的有关规定。

检查数量：应符合现行行业标准《钢筋焊接及验收规程》JGJ 18的有关规定。

检验方法：检查钢筋焊接接头检验批质量验收记录。

11.3.8 预制构件采用型钢焊接连接时，型钢焊缝的接头质量应满足设计要求，并应符合现行国家标准《钢结构焊接规范》GB 50661和《钢结构工程施工质量验收规范》GB 50205的有关规定。

检查数量：全数检查。

检验方法：应符合现行国家标准《钢结构工程施工质量验收规范》GB 50205的有关规定。

11.3.9 预制构件采用螺栓连接时，螺栓的材质、规格、拧紧力矩应符合设计要求及现行国家标准《钢结构设计规范》GB 50017和《钢结构工程施工质量验收规范》GB 50205的有关规定。

检查数量：全数检查。

检验方法：应符合现行国家标准《钢结构工程施工质量验收规范》GB 50205的有关规定。

11.3.10 装配式结构分项工程的外观质量不应有严重缺陷，且不得有影响结构性能和使用功能的尺寸偏差。

检查数量：全数检查。

检验方法：观察、量测；检查处理记录。

11.3.11 外墙板接缝的防水性能应符合设计要求。

检验数量：按批检验。每1000m²外墙（含窗）面积应划分为一个检验批，不足1000m²时也应划分为一个检验批；每个检验批应至少抽查一处，抽查部位应为相邻两层4块墙板形成的水平和竖向十字接缝区域，面积不得少于10m²。

检验方法：检查现场淋水试验报告。

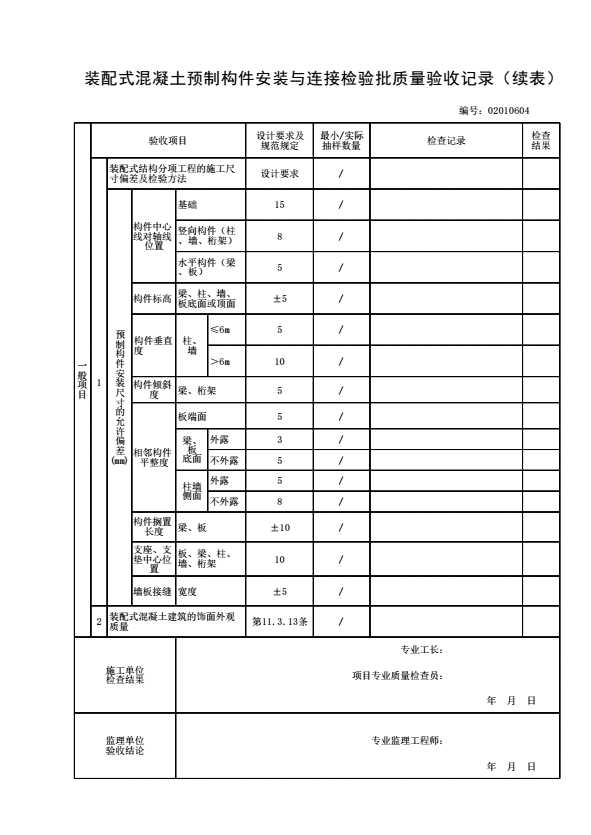

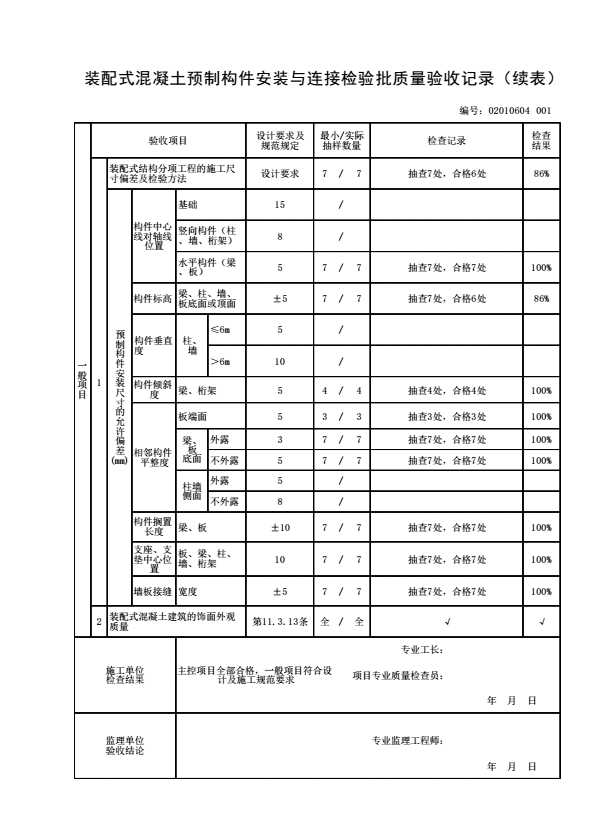

一般项目

11.3.12 装配式结构分项工程的施工尺寸偏差及检验方法应符合设计要求；当设计无要求时，应符合本标准表10.4.12的规定。

检查数量：按楼层、结构缝或施工段划分检验批。同一检验批内，对梁、柱，应抽查构件数量的10%，且不少于3件；对墙和板，应按有代表性的自然间抽查10%，且不少3间；对大空间结构，墙可按相邻轴线间高度5m左右划分检查面，板可按纵、横轴线划分检查面，抽查10%，且均不少于3面。

11.3.13 装配式混凝土建筑的饰面外观质量应符合设计要求，并应符合现行国家标准《建筑装饰装修工程质量验收规范》GB 50210的有关规定。

检查数量：全数检查。

检验方法：观察、对比量测。
