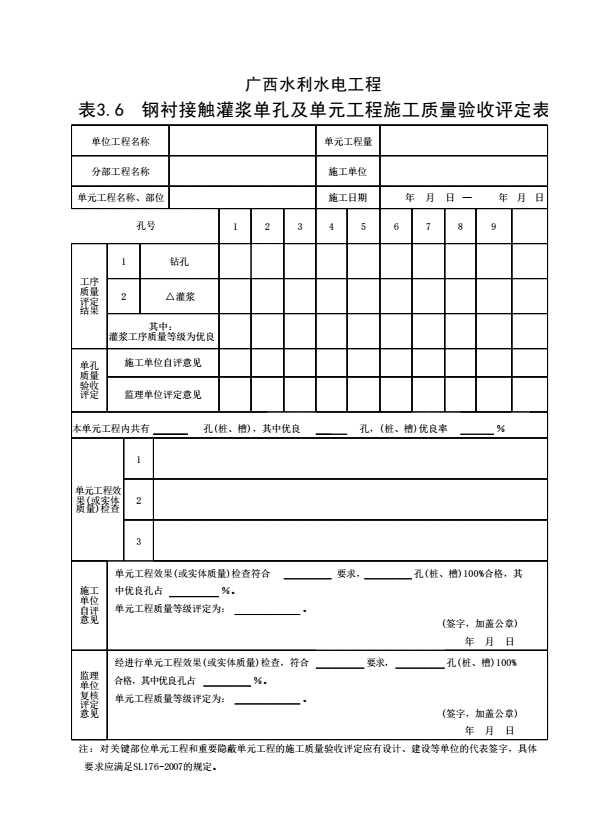

表3.6  钢衬接触灌浆单孔及单元工程施工质量验收评定表填表要求

  填表时必须遵守"填表基本规定"，并符合以下要求。

  1.单元工程划分：宜按50m-段钢管划分为一个单元工程。可根据实际脱空区情况适当增减，各单元工程长度不要求相同。

  2.单元工程量：填写灌浆孔总长度（m）。

  3.本单元工程单孔施工工序分为钻（扫）孔和灌浆2个工序，其中灌浆是主要工序。本表是在表3.6.1、表3.6.2工序质量验收评定合格后完成。

  4.单元工程施工质量验收评定应包括下列资料。

 （1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料。

 （2）监理单位应提交对单元工程施工质量的平行检测资料。

  5.钢衬接触灌浆单孔施工质量验收评定标准。

 （1）合格标准：工序施工质量验收评定全部合格。

 （2）优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。

 6.钢衬接触灌浆单元工程施工质量验收评定标准。

 （1）合格标准：在单元工程接触灌浆效果检查符合设计和规范要求的前提下，灌浆孔100%合格，优良率小于70%；各项报验资料应符合SL633-2012的要求。

 （2）优良标准：在单元工程接触灌浆效果检查符合设计和规范要求的前提下，灌浆孔100%合格，优良率不小于70%；各项报验资料应符合SL633-2012的要求。

 7.单元工程灌浆效果主要检查灌浆后钢衬脱空范围和脱空程度。
