020701 方木和原木结构检验批质量验收记录

填写规范

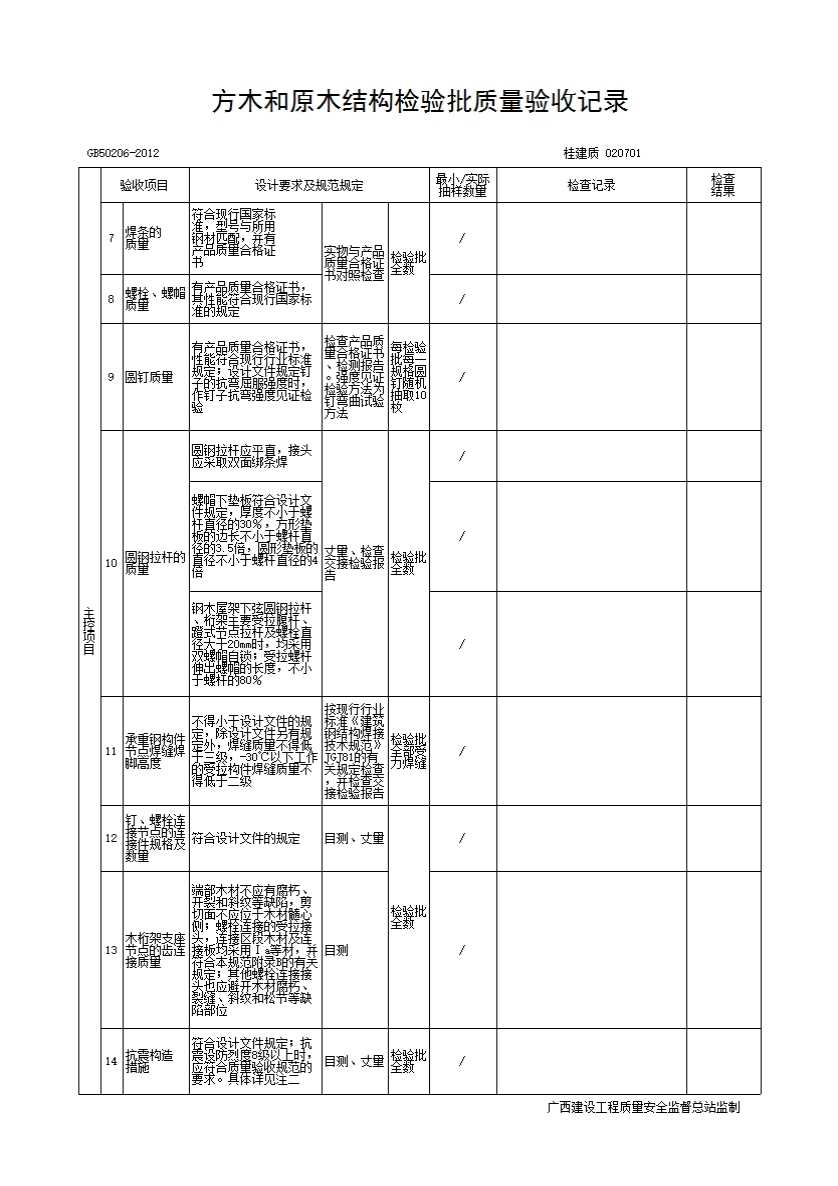

方木和原木结构检验批质量验收记录

GB50206-2012 桂建质 020701

附表1：木材静曲强度检验标准

木材种类	针叶材				阔叶材
强度等级	TC11	TC13	TC15	TC17	TB11	TB13	TB15	TB17	TB20
最低强度（N/mm²)	44	51	58	72	58	68	78	88	98

附表2：方木、原木结构构件木材的材质等级

项次	构件名称	材质等级
1	受拉或拉弯构件	I a
2	受弯或压弯构件	Ⅱa
3	受压构件及次要受弯构件 (如吊顶小龙骨）	Ⅲa

注：

一、承重钢构件和连接所用钢材应有产品质量合格证书和化学成分的合格证书。进场钢材应见证检验其抗拉屈服强度、极限强度和延伸率，其值应满足设计文件规定的相应等级钢材的材质标准指标，且不应低于现行国家标准《碳素结构钢》GB700有关Q235及以上等级钢材的规定。-30℃以下使用的钢材不宜低于Q235D或相应屈服强度钢材D等级的冲击韧性规定。钢木屋架下弦所用圆钢，除应作抗拉屈服强度、极限强度和延伸率性能检验外，尚应作冷弯检验，并应满足设计文件规定的圆钢材质标准。

二、抗震设防烈度为8度及以上时，应符合下列要求：

1屋架支座处应有直径不小于20mm的螺栓锚固在墙或混凝土圈梁上。当支承在木柱上时，柱与屋架之间应有木夹板式的斜撑，斜撑上段应伸至屋架上弦节点处，并应用螺栓连接（图4. 2. 14)。柱与屋架下弦应有暗榫，并应用U形铁连接。桁架木腹杆与上弦杆连接处的扒钉应改用螺栓压紧承压面，与下弦连接处则应采用双面扒钉

2屋面两侧应对称斜向放檩条，檐口瓦应与挂瓦条扎牢。

3 檩条与屋架上弦应用螺栓连接，双脊檩应互相拉结。

4 柱与基础间应有预埋的角钢连接，并应用螺栓固定。

5木屋盖房屋，节点处檩条应固定在山墙及内横墙的卧梁埋件上，支承长度不应小于120mm，并应有螺栓可靠，锚固。

三、齿连接应符合下列要求：

1除应符合设计文件的规定外，承压面应与压杆的轴线垂直。单齿连接压杆轴线应通过承压面中心；双齿连接第一齿顶点应位于上、下弦杆上边缘的交点处，第二齿顶点应位于上弦杆轴线与下弦杆上边缘的交点处，第二齿承压面应比第一齿承压面至少深20mm。

2承压面应平整，局部隙缝不应超过1mm，非承压面应留外口约5mm的楔形缝隙。

3桁架支座处齿连接的保险螺栓应垂直于上弦杆轴线，木腹杆与上、下弦杆间应有扒钉扣紧。

4桁架端支座垫木的中心线，方木桁架应通过上、下弦杆净截面中心线的交点；原木桁架则应通过上、下弦杆毛截面中心线的交点。

四、螺栓连接（含受拉接头）应符合下列要求：

1 螺栓孔经不应大于螺栓杆直径1mm，也不应小于或等于螺栓杆直径。

2 螺帽下应设钢垫板，其规格应符合设计文件的规定外，厚度不应小于螺杆直径的30%，方形垫板的边长不应小于螺杆直径的3.5倍，圆形垫板的直径不应小于螺杆直径的4倍，螺帽拧紧后螺栓外露长度不应小于螺杆直径的80%。螺纹段剩留在木构件内的长度不应大于螺杆直径的1.0倍。

3 连接件与被连接件的接触面应平整，拧紧螺帽后局部可允许有缝隙，但缝宽不应超过1mm。

五、木构件受压接头的位置：应采用承压面垂直于构件轴线的双盖板连接（平接头），两侧盖板厚度均不应小于对接构件宽度的50%，高度应与对接构件高度一致。承压面应锯平并彼此顶紧，局部缝隙不应超过1mm。螺栓直径、排列应符合设计文件的规定。

图4.2.14屋架与木柱的连接

附录A

A.2 取样及检测方法

A. 2.1试材应在每检验批每一树种木材中随机抽取3株（根）木料，应在每株（根）试材的髓心外切取3个无疵弦向静曲强度试件为一组，试件尺寸和含水率应符合现行国家标准《木材抗弯强度试验方法》GB/T 1936. 1的有关规定。

A.2.2 弦向静曲强度试验和强度实测计算方法，应按现行国家标准《木材抗弯强度试验方法》GB/T1936. 1有关规定进行，并应将试验结果换算至木材含水率为12%时的数值。

A.2.3各组试件静曲强度试验结果的平均值中的最低值不低于本规范表4. 2. 3的规定值时，应为合格。

表4.2.3木材静曲强度检验标准

木材种类	针叶材				阔叶材
强度等级	TC11	TC13	TC15	TC17	TB11	TB13	TB15	TB17	TB20
最低强度（N/mm²)	44	51	58	72	58	68	78	88	98

附录B

B.0.1方木的材质标准应符合表B.0.1的规定。

表B.0. 1方木材质标准

项次	缺陷名称		木材等级
项次	缺陷名称		I a	Ⅱa	Ⅲa
1	腐朽		不允许	不允许	不允许
2	木节	在构件任一面任何150mm长度上沿周长所有木节尺寸的总和，与所测部位原本周的比值	≤1/3 (连接部位≤1/4)	≤2/5	≤1/2
2	木节	死节	不允许	允许，但不包括腐朽节，直径不应大于20mm，且每延米中不得多于1个	允许，但不包括腐朽节，直径不应大于50mm，且每延米中不得多于2个
3	斜纹	斜率	≤5%	≤8%	≤12%
3	斜纹	在连接的受剪面上	不允许	不允许	不允许
4	裂缝	在连接部位的受剪面附近其裂缝深度（有对面裂缝时，用两者之和）不得大于材宽的	≤1/4	≤1/3	不限
5	髓心	位置	不在受剪面上	不限	不限
6	虫眼		不允许	允许表层虫眼	允许表层虫眼

B.0.2本节尺寸应按垂直于构件长度方向测量，并应取沿构件长度方向150mm范围内所有木节尺寸的总和（图B. 0. 2a）。直径小于10mm的木节应不计，所测面上呈条状的木节应不量（图B. 0.2b) 。

图B.0.2 木节量测法

B.0.3原木的材质标准应符合表B.0.3的规定。

表B.0.3 原木材质标准

项次		缺陷名称		木材等级
项次		缺陷名称		I a	Ⅱ a	Ⅲa
1	腐朽			不允许	不允许	不允许
2	木节		在构件任一面任何150mm长度上沿周长所有木节尺寸的总和，与所测部位原木周长的比值	≤1/4	≤1/3	≤2/5
			每个木节的最大尺寸与所删部位原木周长的比值	≤1/10 (普通部位）； ≤1/12 (连接部位)	≤1/6	≤1/6
			死节	不允许	不允许	允许，但直径不大于原木直径的1/5，每2m长度内不多于1个
3	扭绞		斜率	≤8%	≤12%	≤15%
4	裂缝		在连接的受剪面上	不允许	不允许	不允许
4	裂缝		在连接部位的受剪面附近其裂缝深度（有对面裂缝时，两者之和）与原木直径的比值	≤1/4	≤1/3	不限
5	髓心		位置	不在受剪面上	不限	不限
6	虫眼			不允许	允许表层虫眼	允许表层虫眼

注：本节尺寸按垂直于构件长度方向测量。直径小于10mm的木节不计。

B.0.4板材的材质标准应符合表B. 0.4的规定。

表B.0.4 板材材质标准

项次	缺陷名称		木材等级
项次	缺陷名称		I a	Ⅱa	Ⅲa
1	腐朽		不允许	不允许	不允许
2	木节	在构件任一面任何150mm长度上所有木节尺寸的总和与所在面宽的比值	≤1/4 (连接部位≤1/5）	≤1/3	≤2/5
2	木节	死节	不允许	允许，但不包括腐朽节，直径不应大于20mm，且每延米中不得多于1个	允许，但不包括腐朽节，直径不应大于50mm，且每延米中不得多于2个
3	斜纹	斜率	≤5%	≤8%	≤12%
4	裂缝	连接部位的受剪面及其附近	不允许	不允许	不允许
5	髓心		不允许	不允许	不允许

广西建设工程质量安全监督总站编制
