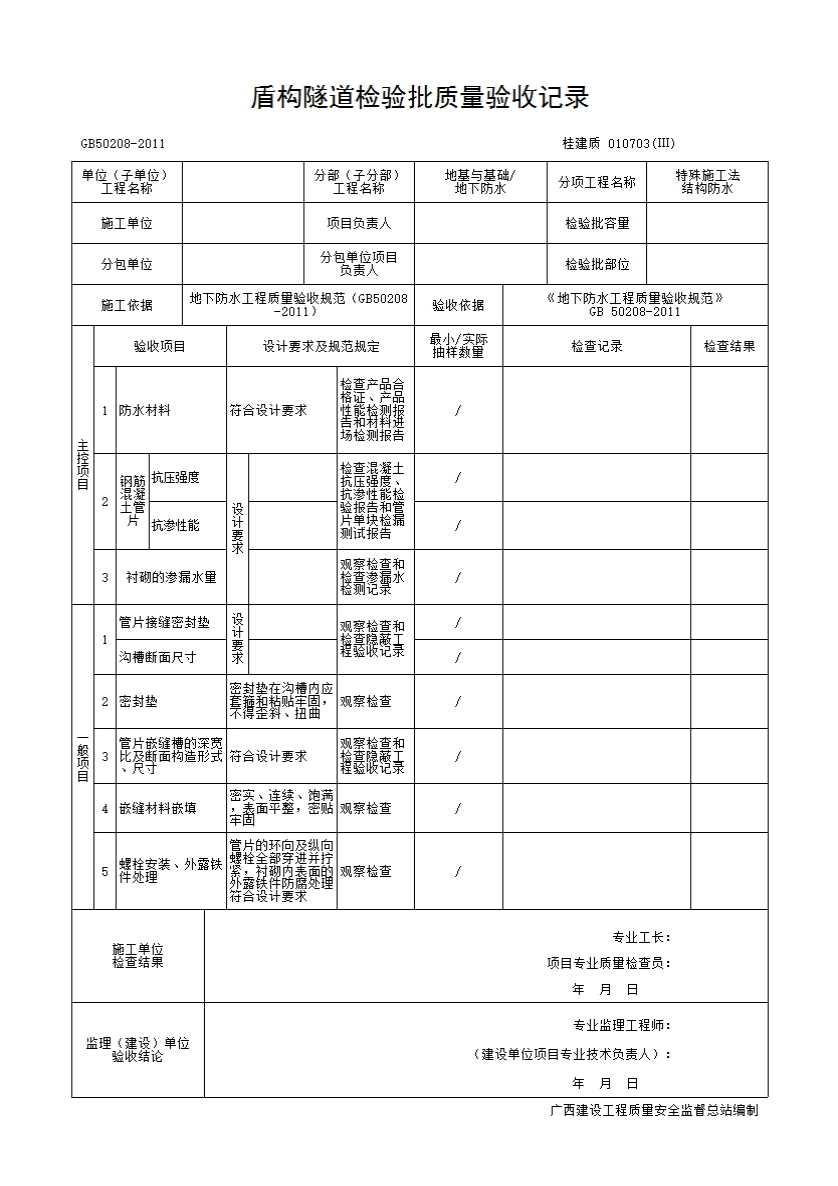

盾构隧道检验批质量验收记录

GB50208-2011                                                                                                                       桂建质010703（Ⅲ）

注：1. 本验收记录适用于在软土和软岩中采用盾构掘进和拼装管片方法修建的衬砌结构。

2. 检查数量和方法：

（1）管片每生产100环应抽查1块管片进行检漏测试，连续3次达到检漏标准，则改为每生产200环抽查1块管片，再连续3次达到检漏标准，按最终检测频率为400环抽查1块管片进行检漏测试。如出现一次不达标，则恢复每100环抽查1块管片的最初检漏频率，再按上述要求进行抽检。当检漏频率为每100环抽查1块时，如出现不达标，则双倍复检，如再出现不达标，必须逐块检漏。检漏标准：管片外表在0.8MPa水压力下，恒压3h，渗水进入管片外背高度不超过50mm为合格。

（2）盾构隧道分项工程检验批的抽样检验数量，应按每连续5环抽查1环，且不得少于3环。

3. 主控项目第2〜3项、一般项目第1项中，应将设计的要求填入“设计要求”栏中。

4. 不同防水等级盾构隧道衬砌防水措施应按下表选用：

盾构隧道衬砌防水措施

5.钢筋混凝土管片拼装应符合下列规定：

（1）管片验收合格后方可运至工地，拼装前应编号并进行防水处理；

（2）管片拼装顺序应先就位底部管片，然后自下而上左右交叉安装，每环相邻管片应均布摆匀并控制环面平整度和封口尺寸，最后插入封顶管片成环；

（3）管片拼装后螺栓应拧紧，环向及纵向螺栓应全部穿进。管片拼装后，应填写“盾构管片拼装记录”，并按“螺栓应拧紧，环向及纵向螺栓应全部穿进”的规定进行检查。

6. 盾构隧道衬砌的管片密封垫防水应符合下列规定：

（1）密封垫沟槽表面应干燥、无灰尘，雨天不得进行密封垫粘贴施工；

（2）密封垫应与沟槽紧密贴合，不得有起鼓、超长和缺口现象；

（3）密封垫粘贴完毕并达到规定强度后，方可进行管片拼装；

（4）采用遇水膨胀胶密封垫时，非粘贴面应涂刷缓膨胀剂或采取符合缓膨胀的措施。

7. 盾构隧道衬砌的管片嵌缝材料防水应符合下列规定：

（1）根据盾构施工方法和隧道的稳定性，确定嵌缝作业开始的时间；

（2）嵌缝槽如有缺损，应采用与管片混凝土强度等级相同的聚合物水泥砂浆修补；

（3）嵌缝槽表面应坚实、平整、洁净、干燥；

（4）嵌缝作业应在无明显渗水后进行；

（5）嵌填材料施工时，应先刷涂基层处理剂，嵌填应密实、平整。

8. 盾构隧道衬砌的管片密封剂防水应符合下列规定：

（1）接缝管片渗痛时，应采用密封剂堵漏；

（2）密封剂注入口应无缺损，注入通道应通畅；

（3）密封剂材料注入施工前，应采取控制注入范围的措施。

9. 盾构隧道衬砌的管片螺孔密封圈防水应符合下列规定：

（1）螺栓拧紧前，应确保螺栓孔密封圈定位准确，并与蝾栓孔沟槽相贴合；

（2）螺拴孔渗漏时，应采取封堵措施：（3)不得使用已破损或提前膨胀的密封圈。

10. 钢筋混凝土管片抗压和抗渗试件制作应符合下列规定：

（1）直径8m以下隧道，同一配合比按每生产10环制作抗压试件一组，每生产30环制作抗渗试件一组；

（2）直径8m以上隧道，同一配合比按每工作台班制作抗压试件一组，每生产10环制作抗渗试件一组。

广西建设工程质量安全监督总站编制
