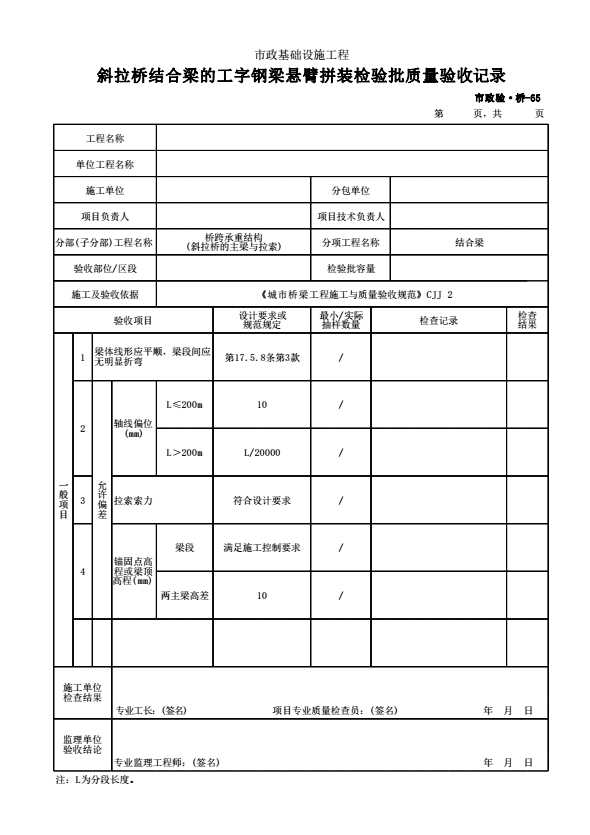

市政验·桥-65 斜拉桥结合梁的工字钢梁悬臂拼装检验批质量验收记录
本表适用于市政桥梁工程斜拉桥结合梁的工字钢梁段制作检验批的质量检查验收。
结合梁的工字钢梁段悬臂拼装质量检验应符合CJJ 2-2008第14. 3节有关规定， 且应符合下列规定:
一般项目
第17.5.8条第2款工字梁悬臂拼装允许偏差应符合表17. 5. 8-2的规定。
表17.5.8-2工字梁悬臂拼装允许偏差
|
检查项目 |
允许偏差（mm） |
检查频率 |
检查方法 |
|||
|
范围 |
点数 |
|||||
|
轴线偏位 |
L≤200m |
10 |
每段每索 |
2 |
用经纬仪测量 |
|
|
L＞200m |
L/20000 |
|||||
|
拉索索力 |
符合设计要求 |
1 |
用测力计 |
|||
|
锚固点高程或梁顶高程 |
梁段 |
满足施工控制要求 |
1 |
用水准仪测量每个锚 固点或梁段两端中点 |
||
|
两主梁高差 |
10 |
|||||
注: L为分段长度。
第17.5.8条第3款梁体线形应平顺，梁段间应无明显折弯。
检查数量:全数检查。
检验方法:观察
