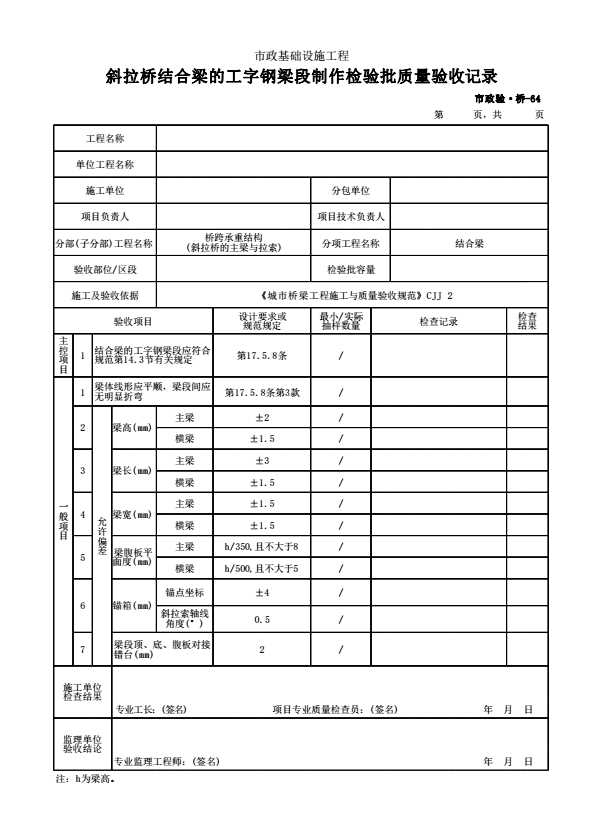

市政验·桥-64 斜拉桥结合梁的工字钢梁段制作检验批质量验收记录
本表适用于市政桥梁工程斜拉桥结合梁的工字钢梁段制作检验批的质量检查验收。
结合梁的工字钢梁段悬臂拼装质量检验应符合CJJ 2-2008第14. 3节有关规定， 且应符
合下列规定:
一般项目
第17.5.8条第1款工字钢梁段制作允许偏差应符合表17. 5.8-1的规定。
表17.5. 8-1工字钢梁段制作允许偏差
|
检查项目 |
允许偏差（mm） |
检查频率 |
检查方法 |
||
|
范围 |
点数 |
||||
|
梁高 |
主梁 |
±2 |
每段 每索 |
2 |
用钢尺量 |
|
横梁 |
±1.5 |
||||
|
梁长 |
主梁 |
±3 |
3 |
用钢尺量，每节段两侧和中间 |
|
|
横梁 |
±1.5 |
3 |
用钢尺量 |
||
|
梁宽 |
主梁 |
±1.5 |
2 |
用钢尺量 |
|
|
横梁 |
±1.5 |
||||
|
梁腹板平 面度 |
主梁 |
h/350,且不大于8 |
3 |
用2m直尺、塞尺量 |
|
|
横梁 |
h/500,且不大于5 |
3 |
|||
|
错箱 |
错点坐标 |
±4 |
6 |
用经纬仪、垂球量测 |
|
|
斜拉索轴角（°） |
0.5 |
2 |
用经纬仪、垂球量测 |
||
|
梁段顶、底、腹板对接错台 |
2 |
2 |
用钢板尺和塞尺量 |
||
注：h为梁高。
第17.5.8条第3款梁体线形应平顺，梁段间应无明显折弯。
检查数量:全数检查。
检验方法:观察
