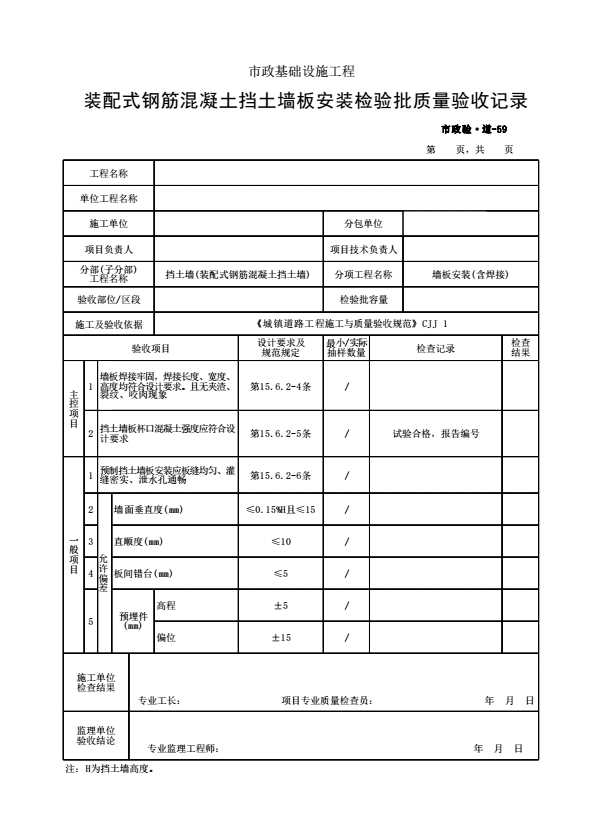

市政验道-59 装配式钢筋混凝土挡土墙板安装检验批质量验收记录
填表说明
1.适用范围
本表适用于市政道路工程的装配式钢筋混凝土挡土墙板安装检验批的质量检查验收。
2.表内填写提示
(1)主控项目
15.6.2.4挡土墙板应焊接牢固。焊缝长度、宽度、高度均应符合设计要求。且无夹渣、裂纹、咬肉现象。
检查数量:全数检查。
检验方法:查隐蔽验收记录。
15.6.2.5挡土墙板杯口混凝士强度应符合设计要求。
检查数量:每班1组(3块)。
检验方法:查试验报告。
(2) 一般项目
15.6.2.6预制挡土墙板安装应板缝均匀、灌缝密实、泄水孔通畅，帽石安装边缘顺畅、顶面平整、 缝隙均匀密实。
检查数量:全数检查。
检验方法:观察。
15.6.2.9 挡土墙板安装允许偏差应符合表15．6．2的规定。
表15．6．2 挡土墙板安装允许偏差
|
项目 |
允许偏差 |
检验频率 |
检验方法 |
||
|
范围 |
点数 |
||||
|
墙面垂直度 |
≤0. 15%H且≤15mm |
20m |
1 |
用垂线挂全高量测 |
|
|
直顺度（mm) |
≤10 |
1 |
用20m线和钢尺量 |
||
|
板间错台(mm) |
≤5 |
1 |
用钢板尺和塞尺量 |
||
|
预埋件（mm) |
高程 |
±5 |
每个 |
1 |
用水准仪测量 |
|
偏位 |
±15 |
用钢尺量 |
|||
