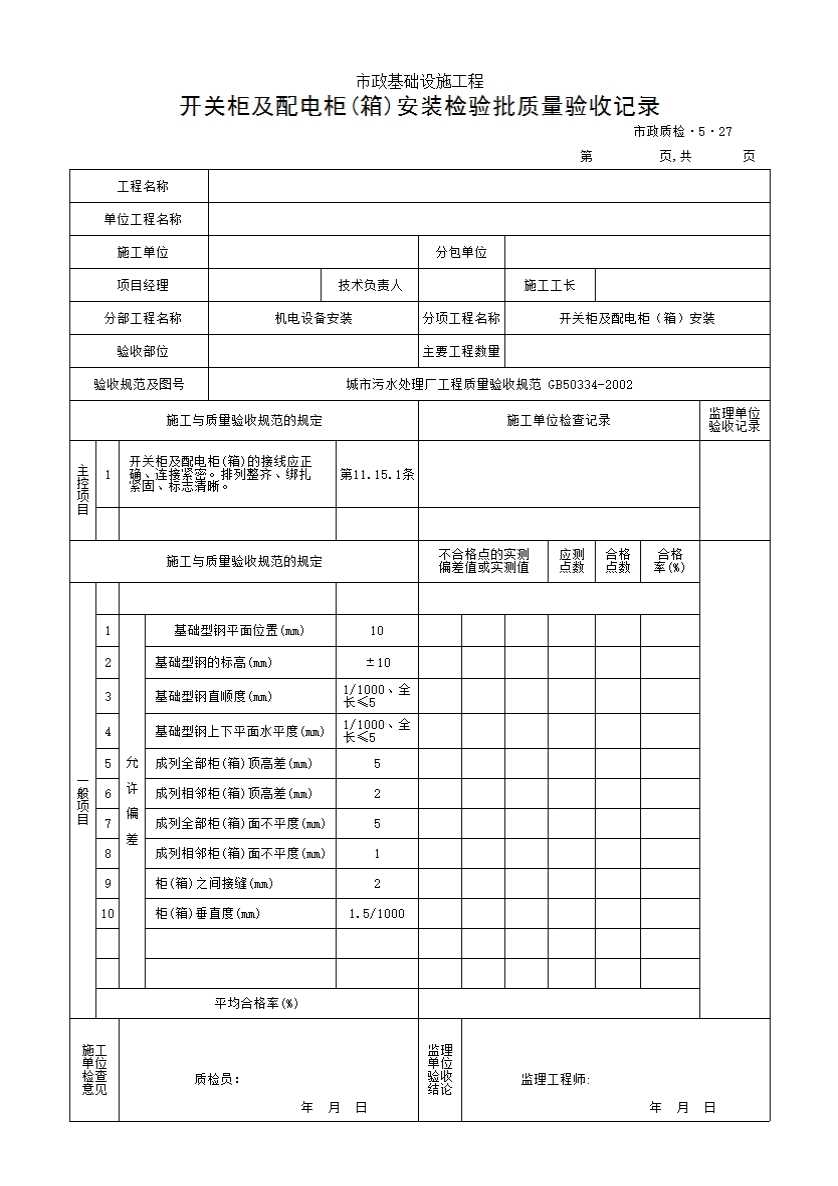

开关柜及配电柜（箱）安装检验批质量验收记录
11.15开关柜及配电柜(箱)安装
一、主控项目
11.15.1开关柜及配电柜(箱)的接线应正确、连接紧密、排列整齐、绑扎紧固、标志清晰。
检验方法:观察检查。
二、一般项目
11.15.2开关柜及配电柜(箱)安装允许偏差应符合表11. 15.2的规定。
表11. 15.2开关柜及配电柜(箱)安装允许偏差及检验方法.
|
项次 |
项目 |
允许偏差（mm） |
检验方法 |
|
1 |
基础型钢平面位置 |
10 |
尺量检查 |
|
2 |
基础型钢的标高 |
±10 |
尺量检查 |
|
3 |
基础型钢直顺度 |
1/1000、全长≤5 |
用水准仪与直尺检查 |
|
4 |
基础型钢上下平面水平度. |
1/1000全长≤5 |
用水准仪与直尺检查 |
|
5 |
成形全部柜(箱)顶高差 |
5 |
用水准仪与直尺检查 |
|
6 |
成形相邻柜(箱)顶高差 |
2 |
用水准仪与直尺检查 |
|
7 |
成形全部柜(箱)面不平度 |
5 |
拉钢丝检查 |
|
8 |
成形相邻柜(箱)面不平度 |
1 |
拉钢丝检查 |
|
9 |
柜(箱)之间接缝 |
2 |
用塞尺检查 |
|
10 |
柜(箱)垂直度 |
1.5/1000 |
用坠线与直尺检查 |
