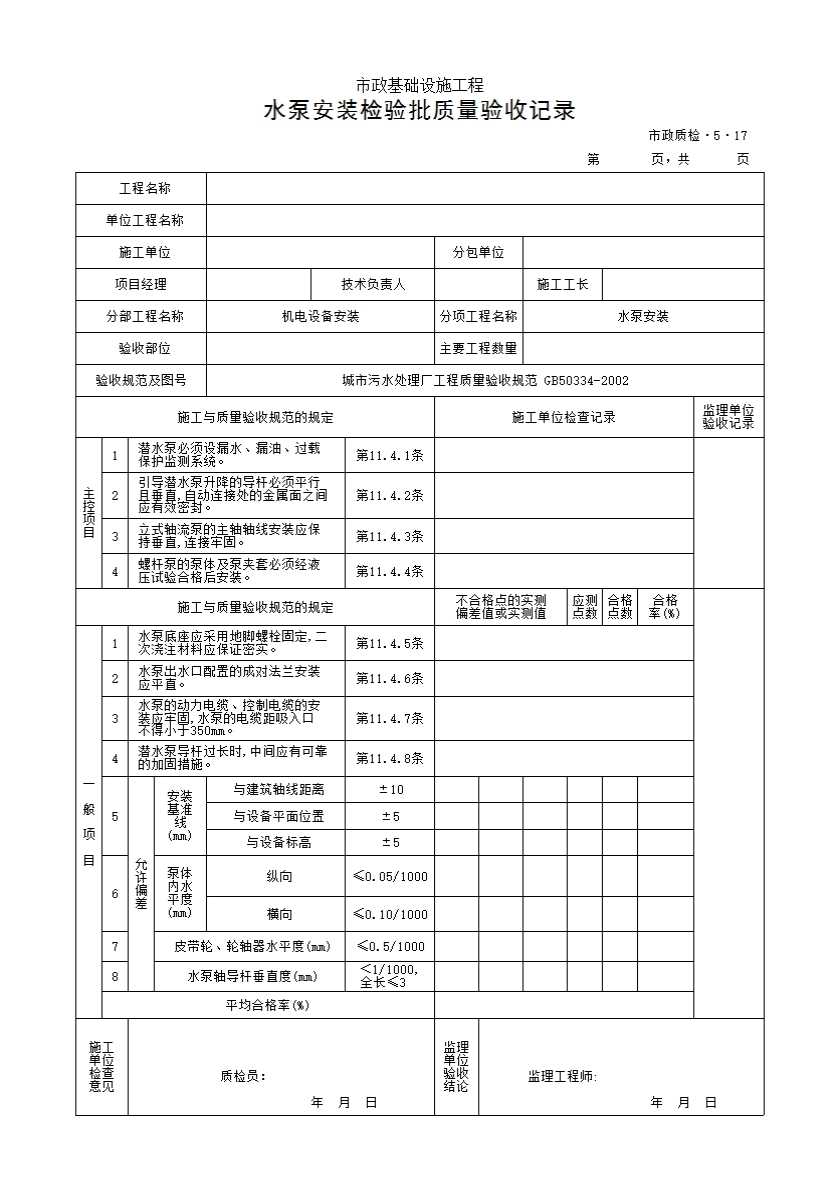

水泵安装检验批质量验收记录
11.4水泵安装
一、主控项目
11.4. 1潜水泵必须设漏水、漏油、过载保护监测系统。
检验方法:检查产品随机文件。
11.4.2引导潜水泵升降的导杆必须平行且垂直，自动连接处的金属面之间应有效密封。
检验方法:检查施工记录。
11.4.3立式轴流泵的主轴轴线安装应保持垂直，连接牢固。
检验方法:检查施工记录。
11.4.4螺杆泵的泵体及泵夹套必须经液压试验合格后安装。
检验方法:检查试验记录。
二、一般项目
11.4.5水泵底座应采用地脚螺栓固定，二次浇注材料应保证密实。
检验方法:检查施工记录。
11. 4.6水泵出水口配置的成对法兰安装应平直。
检验方法:检查施工记录。
11.4.7水泵的动力电缆、控制电缆的安装应牢固，水泵的电缆距吸入口不得小于350mm。
检验方法:观察检查。
11.4.8潜水泵导杆过长时，中间应有可靠的加固措施。
检验方法:观察检查。
11.4.9离心泵、轴流泵、螺杆泵、螺旋泵等水泵安装允许偏差应符合表11.4.9的规定。
表11.4.9水泵安装允许偏差和检验方法
|
项次 |
项目 |
允许偏差（mm） |
检验方法 |
|
|
1 |
安装基准线 |
与建筑轴线距离 |
±10 |
尺量检查 |
|
与设备平面位置 |
±5 |
仪器检验 |
||
|
与设备标高 |
±5 |
仪器检验 |
||
|
2 |
泵体内水平度 |
纵线 |
≤0.05/1000 |
用水平尺检验 |
|
横向 |
≤0.10/1000 |
|||
|
3 |
皮带轮、轮轴器水平度 |
≤0.5/1000 |
||
|
4 |
水泵轴导杆垂直度 |
＜1/1000，全长≤3 |
用线坠与直尺检验 |
|
11.4.10螺旋泵与导流槽间隙应符合设计要求，允许偏差应为士2mm。
检验方法:检查施工记录。
