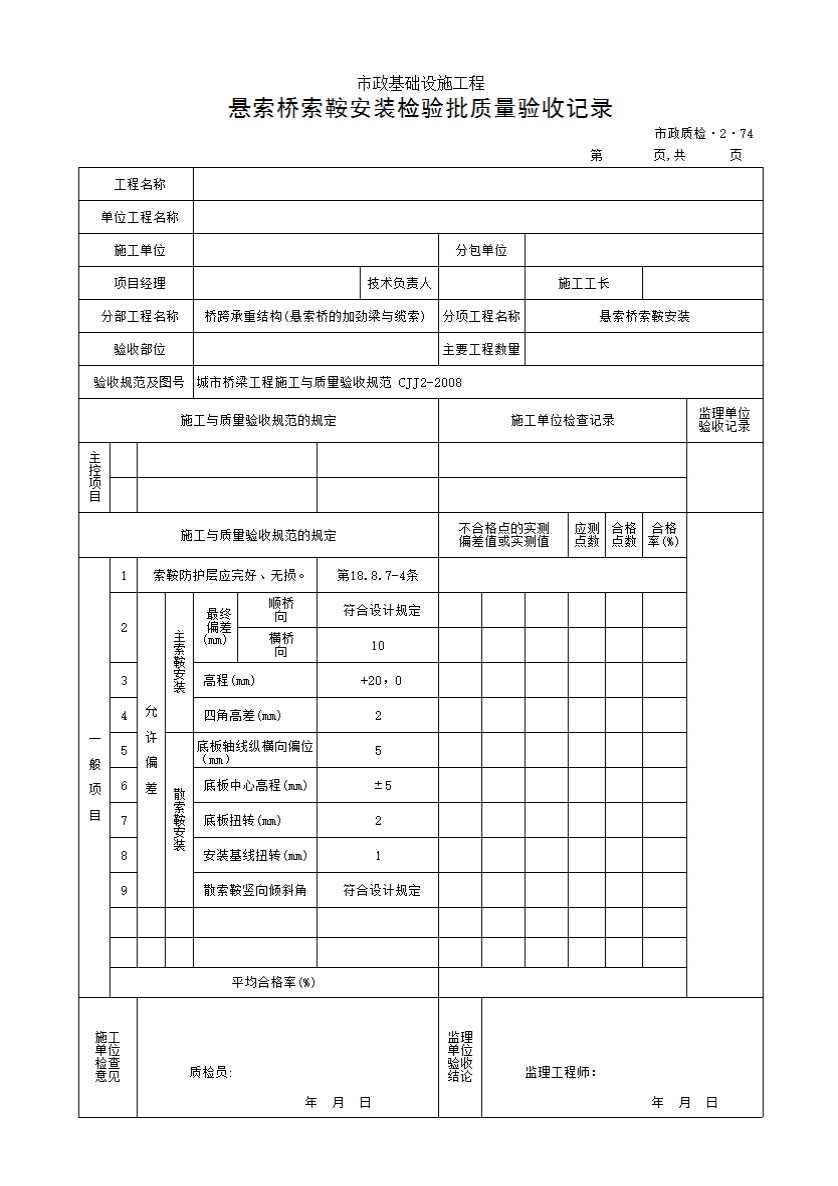

悬索桥索鞍安装检验批质量验收记录
本表适用于市政桥梁工程悬索桥索鞍安装检验批的质量检查验收。
索鞍安装质量检验应符合下列规定:
一、般项目
第18.8.7条第3款主索鞍、散索鞍安装允许偏差应符合表18.8.7-3的规定。
表18.8.7-3主索鞍安装允许偏差
|
项目 |
允许偏差（mm） |
检验频率 |
检验方法 |
||
|
范围 |
点数 |
||||
|
最终偏差 |
顺桥向 |
符合设计规定 |
每件 |
2 |
用经纬仪或全站仪测量 |
|
横桥向 |
10 |
||||
|
高程 |
+20,0 |
1 |
用全站仪测量 |
||
|
四角高差 |
2 |
4 |
用水准仪测量 |
||
表18.8.7-4散索鞍安装允许偏差
|
项目 |
允许偏差（mm） |
检验频率 |
检验方法 |
|
|
范围 |
点数 |
|||
|
底板轴线纵横向偏位 |
5 |
每件 |
2 |
用经纬仪或全站仪测量 |
|
底板中心高程 |
±5 |
1 |
用水准仪测量 |
|
|
底板扭转 |
2 |
1 |
用经纬仪或全站仪测量 |
|
|
安装基线扭转 |
1 |
1 |
用经纬仪或全站仪测量 |
|
|
散索鞍竖向倾斜角 |
符合设计要求 |
1 |
用经纬仪或全站仪测量 |
|
第18.8.7条4款 索鞍防护层应完好、无损
检查数量:全数检查。
检验方法:观察。
