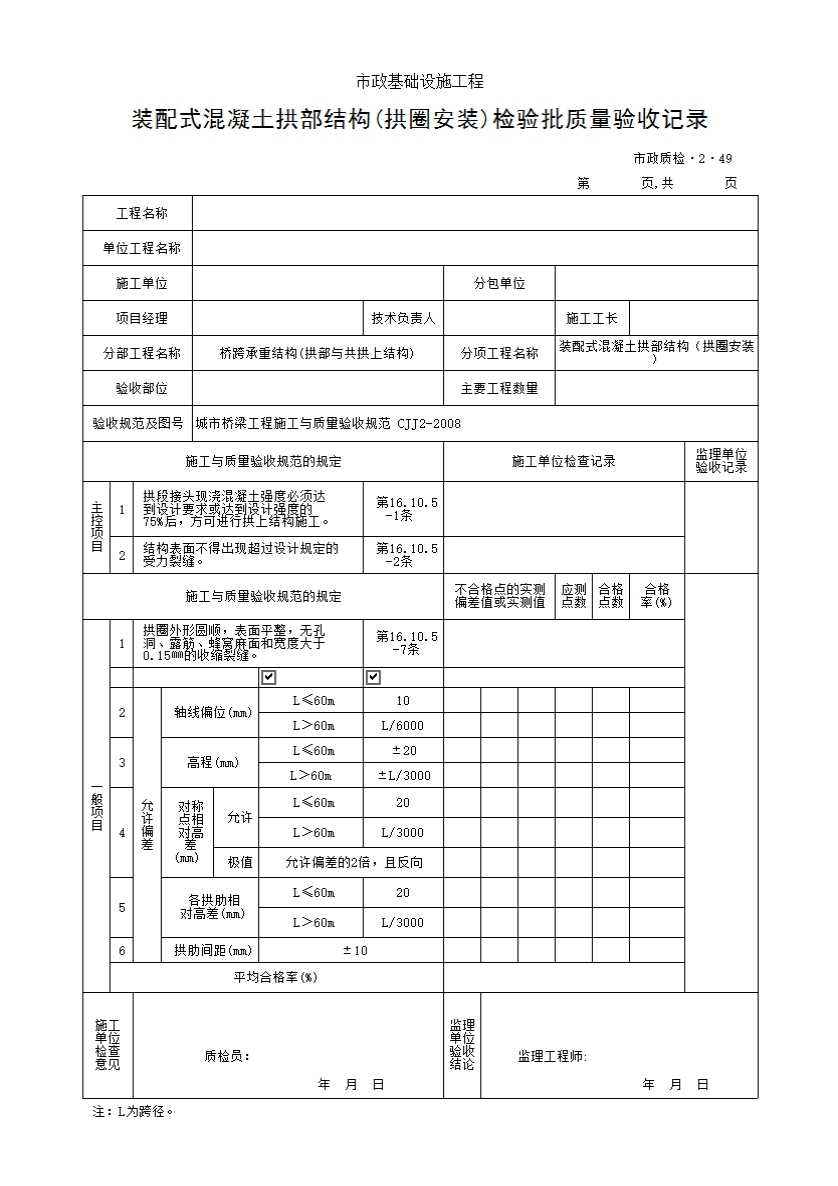

装配式混凝土拱部结构（拱圈安装）检验批质量验收记录
本表适用于市政桥梁工程装配式混凝士拱部结构(预制拱圈)检验批的质量检查验收。
一、主控项目
第16.10.5条第1款拱段接头现浇混凝土强度必须达到设计要求或达到设计强度的75%后，方可进行拱上结构施工。
检查数量:全数检查(每接头至少留置2组试件)。
检验方法:检查同条件养护试件强度试验报告。
第16.10.5条第2款结构表面不得出现超过设计规定的受力裂缝。
检查数量:全数检查。
检验方法:观察或用读数放大镜观测。
二、一般项目
第16.10.5条第4款拱圈安装允许偏差应符合表16. 10. 5-2的规定。
表16.10.5-2拱圈安装允许偏差
|
检查项目 |
允许偏差（mm） |
检查频率 |
检验方法 |
|||
|
范围 |
点数 |
|||||
|
轴线偏位 |
L≤60m |
10 |
每跨每肋 |
5 |
用经纬仪测量，拱脚、拱顶、L/4处 |
|
|
L> 60m |
L/6000 |
|||||
|
高程 |
L≤60m |
±20 |
用水准仪测量，拱脚、拱顶、L/4处 |
|||
|
L> 60m |
±L/3000 |
|||||
|
对称点相对高差 |
允许 |
L≤60m |
20 |
每段每个接头 |
1 |
用水准仪测量 |
|
L> 60m |
L/3000 |
|||||
|
极值 |
允许偏差的2倍，且反向 |
|
|
|
||
|
各拱肋相对高差 |
L≤60m |
20 |
各肋 |
5 |
用水准仪测量，拱 脚、拱顶、L/4处 |
|
|
L> 60m |
L/3000 |
|||||
|
拱肋间距 |
±10 |
用钢尺量，拱脚、拱顶、L/4处 |
||||
注：L为跨径
第16.10.5条第7款拱圈外形圆顺，表面平整，无孔洞、露筋、蜂窝、麻面和宽度大于0. 15mm的收缩裂缝。
检查数量:全数检查。
检验方法:观察、用读数放大镜观测。
