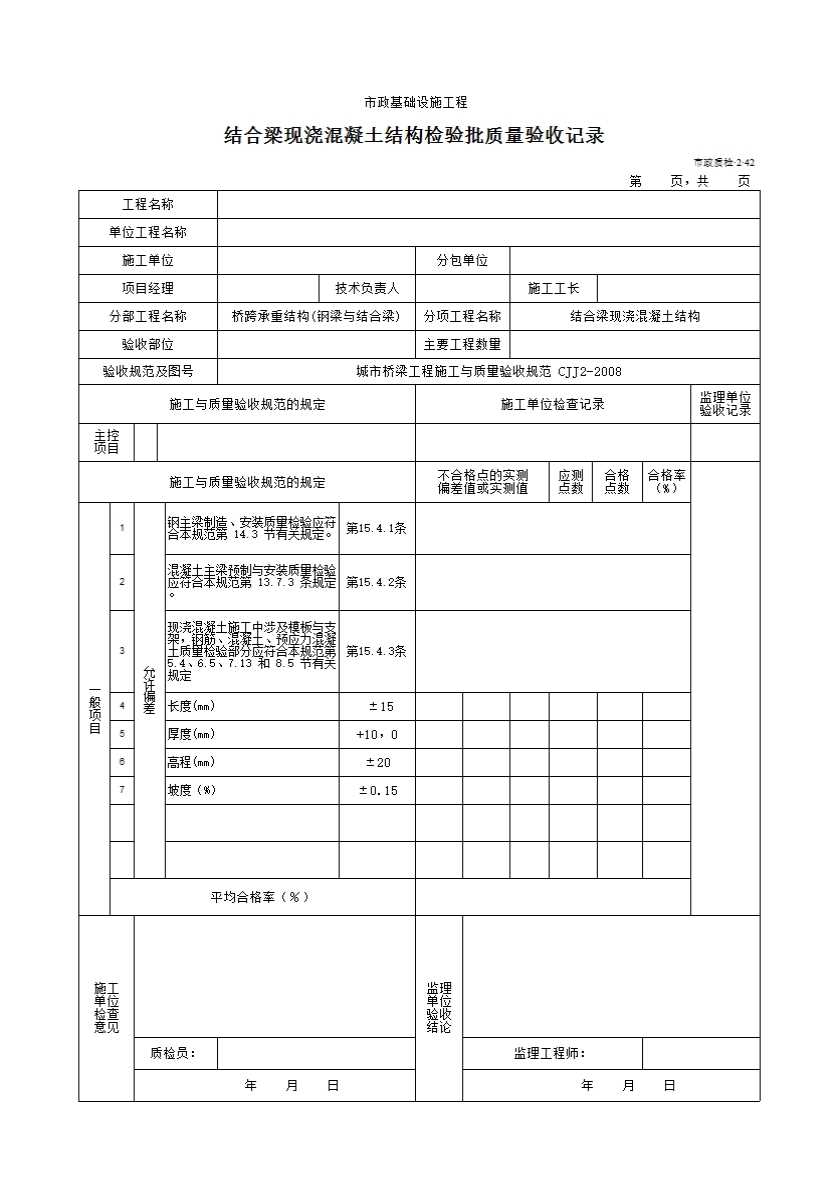

结合梁现浇混凝土结构检验批质量验收记录
本表适用于市政桥梁I程结合梁现浇混凝土结构检验批的质量检查验收。
一般项目
15.4.1 钢主梁制造、安装质量检验应符合本规范第14.3节有关规定。
15.4.2混凝土主梁预制 与安装质量检验应符合本规范第13.7.3条规定。
第13.7.3条第1款结构表面不得出现超过设计规定的受力裂缝。
检查数量:全数检查
检验方法:观察或用读数放大镜观测。
第13.7.3条第2款安装时结构强度 及预应力孔道砂浆强度必须符合设计要求，设计未要求时，必须达到设计强度的75%。
检查数量:全数检查。
检验方法:检查试件强度试验报告。
二、一般项目
第13.7.3条第3款预制梁、板允许偏差应符合表13. 7.3-1的规定。
表13.7.3-1预制梁、板允许偏差
|
检查项目 |
允许偏差（mm） |
检验频率 |
检验方法 |
|||
|
梁 |
板 |
范围 |
点数 |
|||
|
断面尺寸（mm） |
高 |
0，-10 |
0，-10 |
每个构件 |
5 |
用钢尺量，端部、L/4处和中间各1点 |
|
宽 |
±5 |
- |
5 |
|||
|
顶、底、腹板厚 |
±5 |
±5 |
5 |
|||
|
长度 |
0，-10 |
0，-10 |
4 |
用钢尺量，两侧上、下各1点 |
||
|
侧向弯曲 |
L/1000且 不大于10 |
L/1000且 不大于10 |
2 |
沿构件全长拉线，用钢尺量，左右各1点 |
||
|
对角线长度差 |
15 |
15 |
1 |
用钢尺量 |
||
|
平整度 |
8 |
2 |
用2m直尺、塞尺量 |
|||
注：L为构件长度（mm）
第13.7.3条第4款梁、板安装允许偏差应符合表13. 7. 3-2的规定。
表13.7.3-2梁、板安装允许偏差
|
检查项目 |
允许偏差（mm） |
检验频率 |
检验方法 |
||
|
范围 |
点数 |
||||
|
平面位置 |
顺桥纵轴线方向 |
10 |
每个构件 |
1 |
用经纬仪测量 |
|
垂直桥纵轴线方向 |
5 |
1 |
|||
|
焊接横隔梁相对位置 |
10 |
每处 |
1 |
用钢尺测量 |
|
|
湿接横隔梁相对位置 |
20 |
1 |
|||
|
伸缩缝宽度 |
+10，-5 |
每个构件 |
1 |
||
|
支座板 |
每块位置 |
5 |
2 |
用钢尺量，纵横各1点 |
|
|
每块边缘高差 |
1 |
2 |
用钢尺量，纵横各1点 |
||
|
焊缝长度 |
不小于设计要求 |
每处 |
1 |
抽样焊缝的10% |
|
|
相邻两构件支点 处顶面高差 |
10 |
每个构件 |
2 |
用钢尺量 |
|
|
块体拼装立缝宽度 |
+10，-5 |
1 |
|||
|
垂直度 |
1.2% |
每孔2片梁 |
2 |
用垂线和钢尺量 |
|
注：L为构件长度（mm）.
第13.7.3条第5款混凝土表面应无孔洞、露筋、蜂窝、麻面和宽度超过0.15mm的收缩裂缝。
检查数量:全数检查。
检验方法:观察、读数放大镜观测。
第15.4.3结合梁现浇混凝土结构允许偏差尚应符合表15.4.3的规定。
表15.4.3结合梁现浇混凝 土结构允许偏差
|
项目 |
允许偏差（mm） |
检验频率 |
检验方法 |
|
|
范围 |
点数 |
|||
|
长度 |
±15 |
每 段 每 跨 |
3 |
用钢尺量，两侧和轴线 |
|
厚度 |
+10,0 |
3 |
用钢尺量，两侧和中间 |
|
|
高程 |
±20 |
1 |
用水准仪测量，每跨测3～5处 |
|
|
横坡（%） |
±0.15 |
1 |
用水准仪测量，每跨测3～5断面 |
|
