管道支架、吊架安装施工质量验收标准

5.2.4 管道支架、吊架的安装应符合下列规定:

1 支架、吊架安装位置应正确，标高和坡度应符合设计要求，安装应平整，埋设应牢固；

2 支架结构接触面应洁净、平整；

3 固定支架卡板和支架结构接触面应贴实；

4 活动支架的偏移方向、偏移量吸导向性能应符合设计要求；

5 弹簧支架、吊架安装高度应按设计要求进行调整。弹簧的临时固定件应在管道安装、试压、保温完毕后拆除；

6 管道支架、吊架处不应有管道焊缝，导向支架、滑动支架和吊架不得有歪斜和卡涩现象；

7 支架、吊架应按设计要求焊接,焊缝不得有漏焊、缺焊、咬边或裂纹等缺陷。当管道与固定支架卡板等焊接时，不得损伤管道母材；

8 当管道支架采用螺栓紧固在型钢的斜面上时，应配置与翼板斜度相同的钢制斜垫片，找平并焊接牢固；

9当使用临时性的支架、吊架时， 应避开正式支架、吊架的位置，且不得影响正式支架、 吊架的安装。临时性的支架、吊架应做出明显标识，并应在管道安装完毕后拆除；

10 有轴向补偿器的管段，补偿器安装前，管道和固定支架之间不得进行固定；

11 有角向型、横向型补偿器的管段应与管道同时进行安装及固定；

12 管道支架、吊架安装的允许偏差汲检验方法应符合表5.2.4的规定。

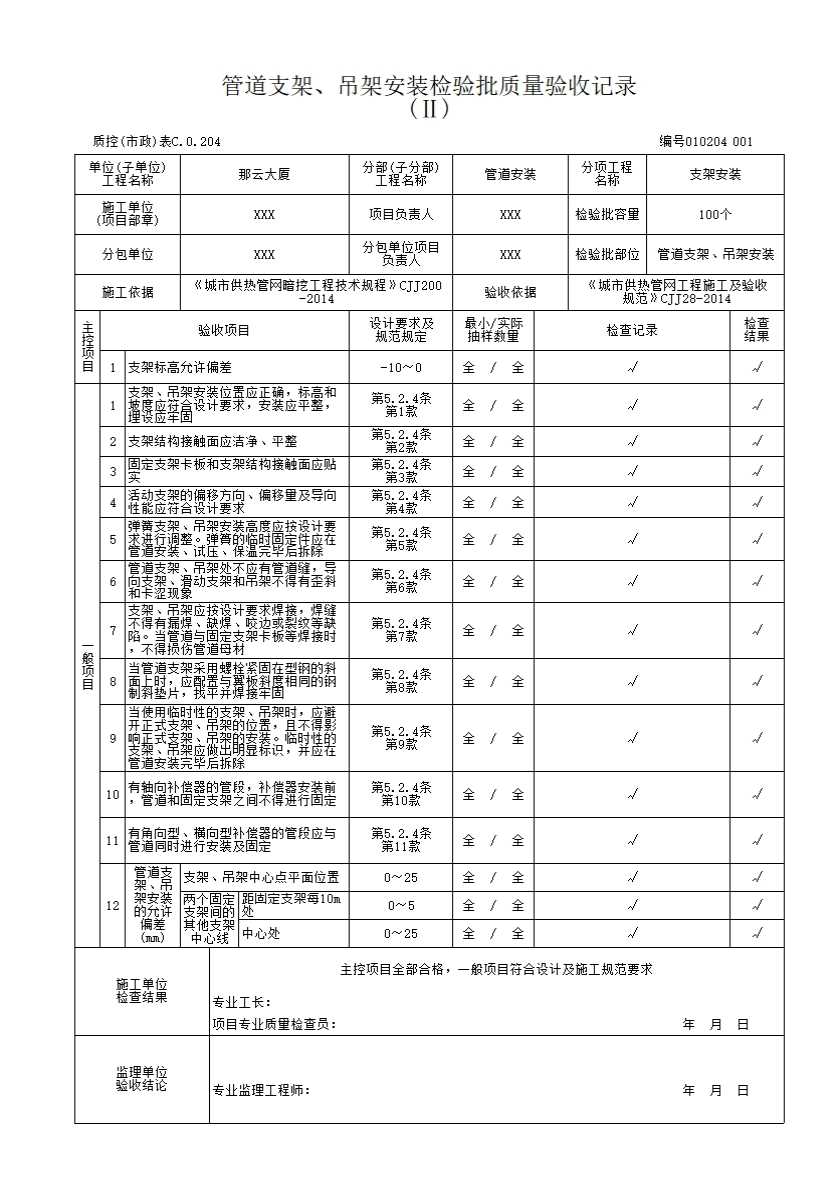

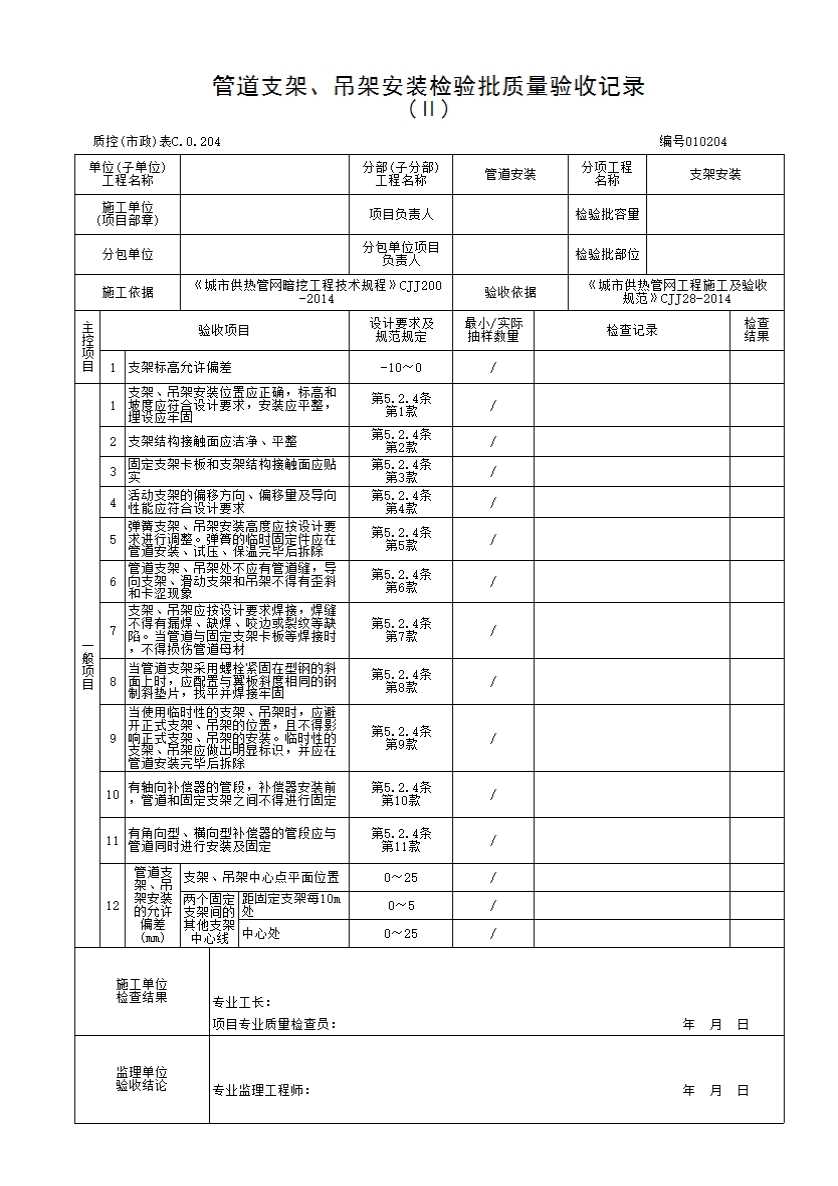

表5.2.4 管道支架、吊架安装的允许偏差及检验方法

注：表中带“△”为主控项目，其余为一般项目。
