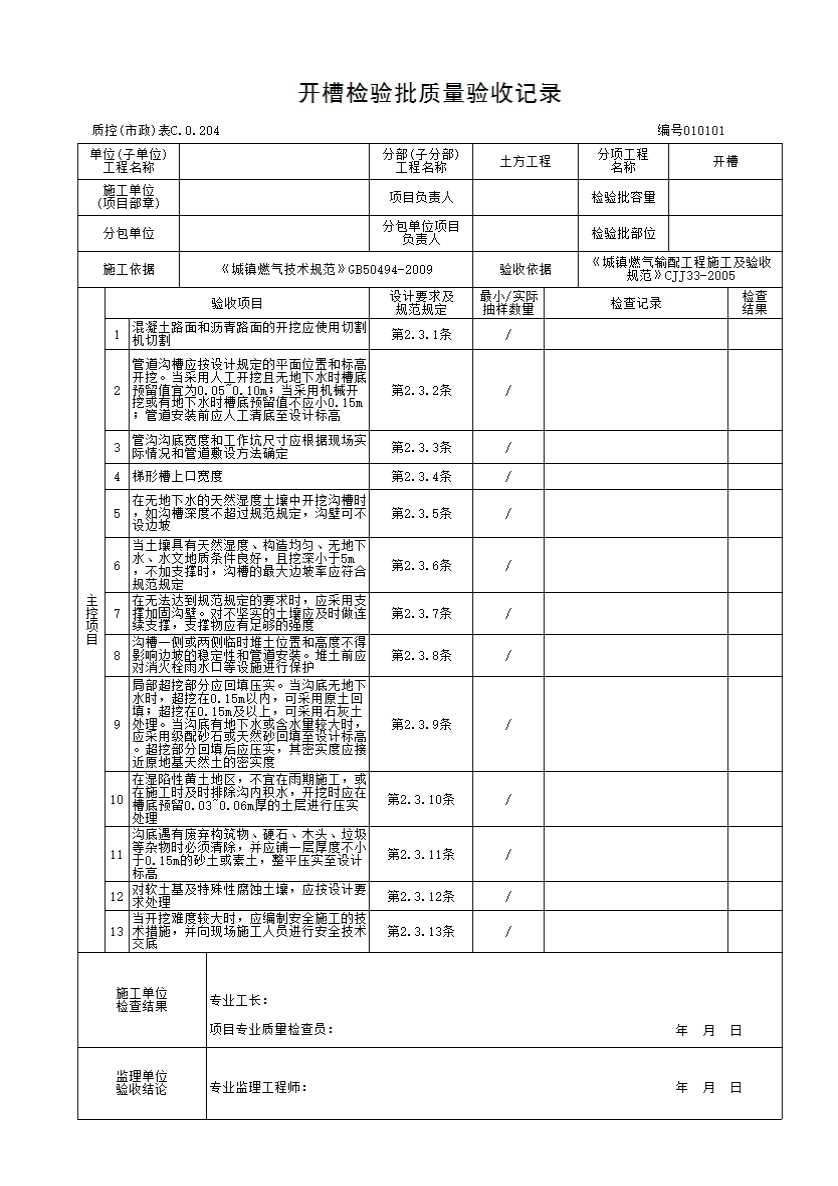

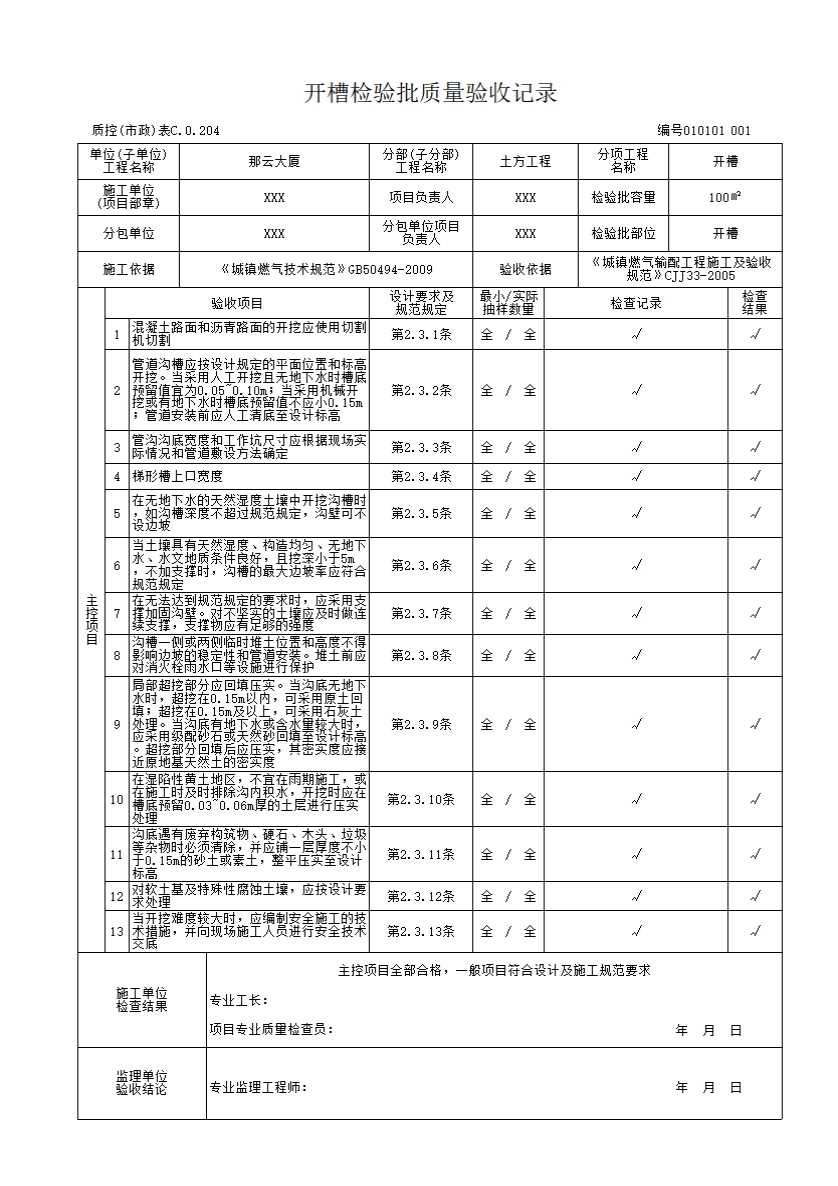

开槽施工质量验收标准

2.3 开槽

2.3.1 混凝土路面和沥青路面的开挖应使用切割机切割。

2.3.2 管道沟槽应按设计规定的平面位置和标高开挖。当采用人工开挖且无地下水时，槽底预留值宜为0.05~ 0.10m；当采用机械开挖或有地下水时，槽底预留值不应小于0.15m；管道安装前应人工清底至设计标高。

2.3.3 管沟沟底宽度和工作坑尺寸，应根据现场实际情况和管道敷设方法确定，也可按下列要求确定：

1 单管沟底组装按表 2.3.3确定。

表2.3.3 沟底宽度尺寸

2 单管沟边组装和双管同沟敷设可按下式计算：

a=D1+D2+s+c   （2.3.3）

式中 a--沟槽底宽度（m）；

D1--第一条管道外径（m）；

D2--第二条管道外径（m）；

s--两管道之间的设计净距（m）；

c--工作宽度，在沟底组装：c=0.6（m）；在沟边组装：c=0.3（m）。

2.3.4 梯形槽（如图2.3.4）上口宽度可按下式计算：

式中b--沟槽上口宽度(m)；

a--沟槽底宽度(m)；

n--沟槽边坡率(边坡的水平投影与垂直投影的比值)；

h--沟槽深度(m)。

2.3.5 在无地下水的天然湿度土壤中开挖沟槽时，如沟槽深度不超过表2.3.5的规定，沟壁可不设边坡。

表2.3.5 不设边坡沟槽深度

2.3.6 当土壤具有天然湿度、构造均匀、无地下水、水文地质条件良好，且挖深小于5m,不加支撑时，沟槽的最大边坡率可按表2.3.6确定。

表2.3.6 深度在5m以内的沟槽最大边坡率（不加支撑）

2.3.7 在无法达到本规范第2.3.6条的要求时，应采用支撑加固沟壁。对不坚实的土壤应及时做连续支撑，支撑物应有足够的强度。

2.3.8 沟槽--侧或两侧临时堆土位置和高度不得影响边坡的稳定性和管道安装。堆土前应对消火栓、雨水口等设施进行保护。

2.3.9 局部超挖部分 应回填压实。当沟底无地下水时，超挖在0.15m以内，可采用原土回填;超挖在0.15m及以上，可采用石灰土处理。当沟底有地下水或含水量较大时，应采用级配砂石或天然砂回填至设计标高。超挖部分回填后应压实，其密实度应接近原地基天然土的密实度。

2.3.10 在湿陷性黄 土地区，不宜在雨期施工，或在施工时切实排除沟内积水，开挖时应在槽底预留0.03 ~ 0.06m厚的土层进行压实处理。

2.3.11 沟底遇有废弃构筑物、 硬石、木头、垃圾等杂物时必须清除，并应铺一层厚度不小于0.15m的砂土或素土，整平压实至设计标高。

2.3.12 对软土基及特殊性腐蚀土壤，应按设计要求处理。

2.3.13 当开挖难度较大时， 应编制安全施工的技术措施，并向现场施工人员进行安全技术交底。
