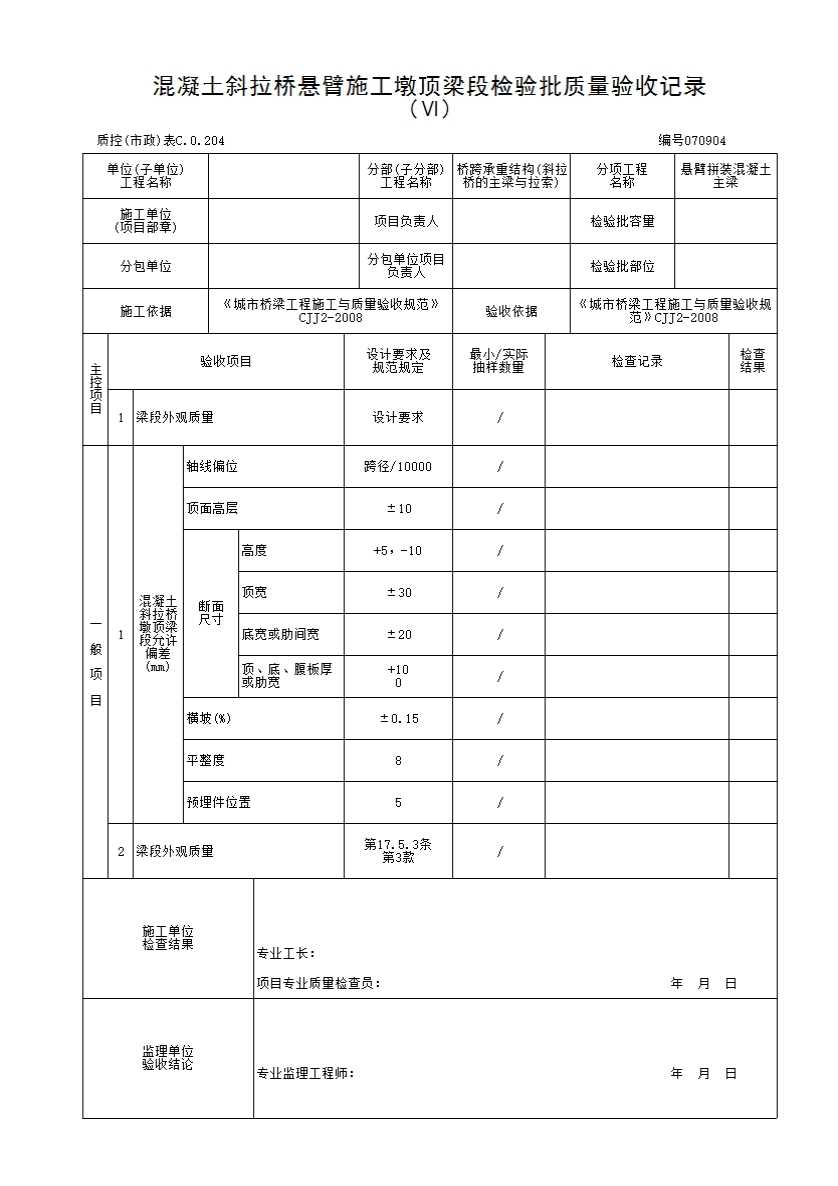

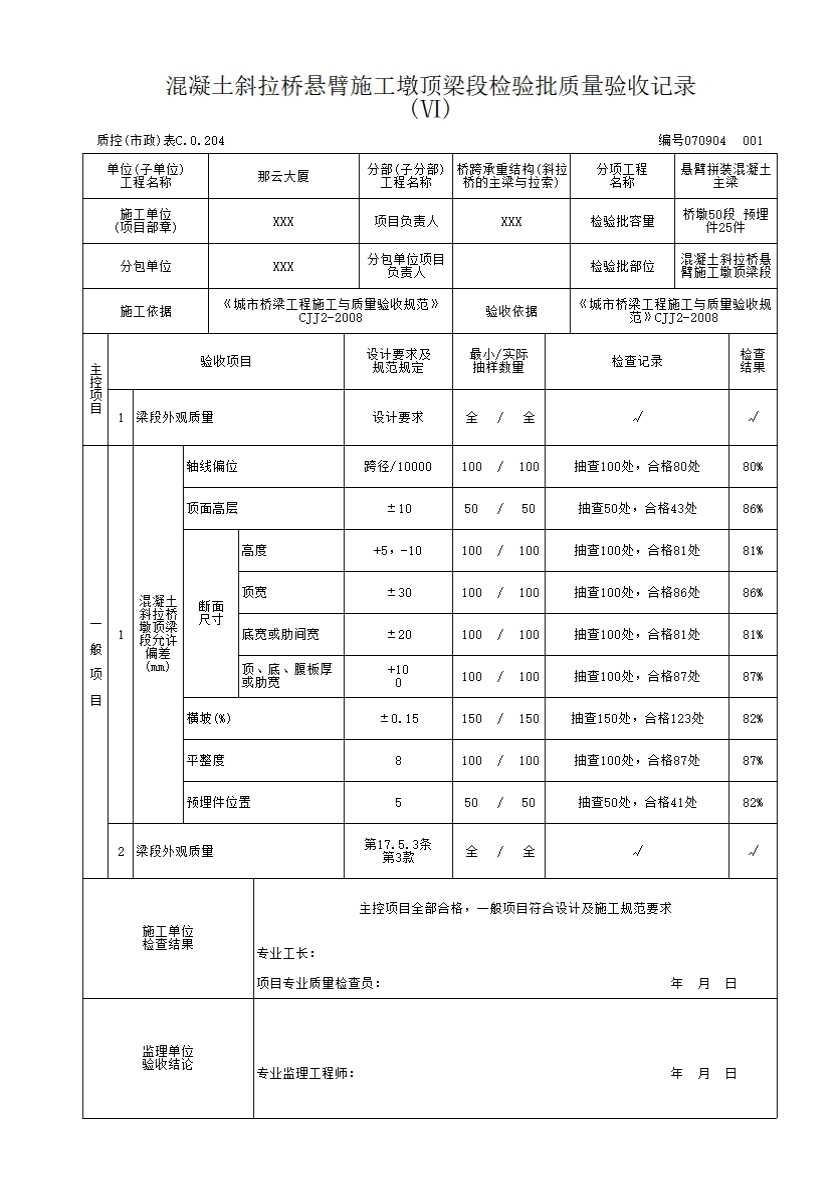

混凝土斜拉桥悬臂施工墩顶梁段检验批质量验收记录（Ⅵ）
混凝土斜拉桥悬臂施工，墩顶梁段质量检验标准
17.5.3 混凝土斜拉桥悬臂施工，墩顶梁段质量检验应符合本规范第17.5.1条规定，且应符合下列规定：
主控项目
1 梁段表面不得出现孔洞、露筋和宽度超过设计规定的受力裂缝。
检查数量：全数检查。
检验方法：观察、用读数放大镜观测。
一般项目
2 混凝土斜拉桥墩顶梁段允许偏差应符合表17.5.3的规定。
表17.5.3 混凝土斜拉桥墩顶粱段允许偏差
|
项目 |
允许偏差（mm） |
检验频率 |
检验方法 |
||
|
范围 |
点数 |
||||
|
轴线偏位 |
跨径/10000 |
每段 |
2 |
用经纬仪或全站仪测量，纵桥向2点 |
|
|
顶面高程 |
±10 |
1 |
用水准仪测量 |
||
|
断面尺寸 |
高度 |
+5 ，-10 |
2 |
用钢尺量，2个断面 |
|
|
顶宽 |
±30 |
||||
|
底宽或肋间宽 |
±20 |
||||
|
顶、底、腹板厚或肋宽 |
+10 0 |
||||
|
横坡（%） |
±0.15 |
3 |
用水准仪测量，3个断面 |
||
|
平整度 |
8 |
|
用2m直尺、塞尺量，检查竖直、水平两个方向，每侧面每10m梁长测1处 |
||
|
预埋件位置 |
5 |
每件 |
2 |
用经纬仪放线，用钢尺量 |
|
3 梁段表面应无蜂窝、麻面和大于0.15mm的收缩裂缝。
检查数量：全数检查。
检验方法：观察、用读数放大镜观测。
