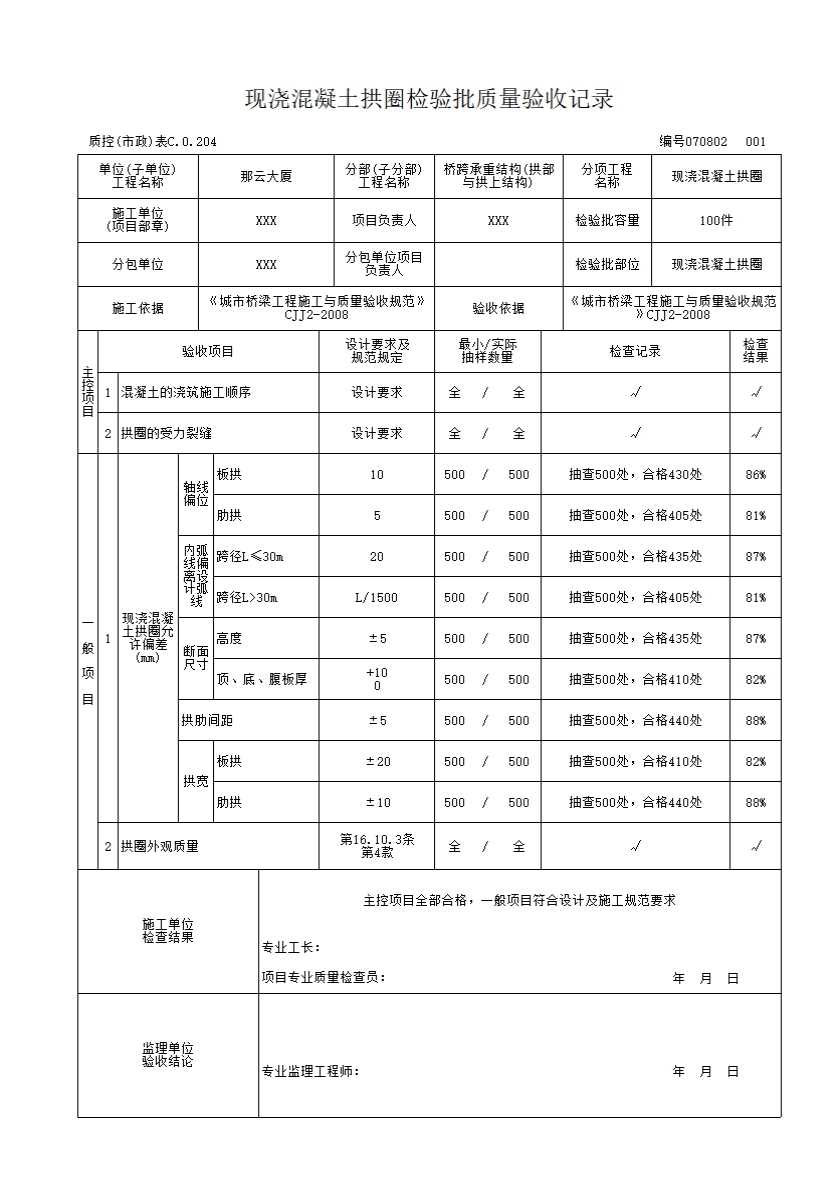

现浇混凝土拱圈检验批质量验收记录
现浇混凝土拱圈质量检验标准
16.10.3 现浇混凝土拱圈质量检验应符合本规范第16.10.1条规定，且应符合下列规定：
主控项目
1 混凝土应按施工设计要求的顺序浇筑。
检查数量：全数检查。
检验方法：观察、检查施工记录。
2 拱圈不得出现超过设计规定的受力裂缝。
检查数量：全数检查。
检验方法：观察或用读数放大镜观测。
一般项目
3 现浇混凝土拱圈允许偏差应符合表16.10.3的规定。
表16.10.3 现浇混凝土拱圈允许偏差
|
项目 |
允许偏差（mm） |
检验频率 |
检验方法 |
||
|
范围 |
点数 |
||||
|
轴线偏位 |
板拱 |
10 |
每跨每肋 |
5 |
用经纬仪测量，拱脚、拱顶、L/4处 |
|
肋拱 |
5 |
||||
|
内弧线偏离设计弧线 |
跨径L≤30m |
20 |
用水准仪测量，拱脚、拱顶、L/4处 |
||
|
跨径L＞30m |
L/1500 |
||||
|
断面尺寸 |
高度 |
±5 |
用钢尺量，拱脚、拱顶、L/4处 |
||
|
顶、底、腹板厚 |
+10 0 |
||||
|
拱肋间距 |
±5 |
用钢尺量 |
|||
|
拱宽 |
板拱 |
±20 |
用钢尺量，拱脚、拱顶、L/4处 |
||
|
肋拱 |
±10 |
||||
注：L为跨径。
4 拱圈外形轮廓应清晰、圆顺，表面平整，无孔洞、露筋、蜂窝、麻面和宽度大于 0.15mm的收缩裂缝。
检查数量：全数检查。
检验方法：观察、用读数放大镜观测。
劲性骨架混凝土拱圈质量检验标准
16.10.4 劲性骨架混凝土拱圈质量检验应符合本规范第16.10.1条规定，且应符合下列规定：
主控项目
1 混凝土应按施工设计要求的顺序浇筑。
检查数量：全数检查。
检验方法：观察、检查施工记录。
一般项目
2 劲性骨架制作及安装允许偏差应符合表16.10.4-1和表16.10.4-2的规定。
表16.10.4-1 劲性骨架制作允许偏差
|
检查项目 |
允许偏差（mm） |
检验频率 |
检验方法 |
|
|
范围 |
点数 |
|||
|
杆件截面尺寸 |
不小于设计要求 |
每段 |
2 |
用钢尺量两端 |
|
骨架高、宽 |
±10 |
5 |
用钢尺量两端、中间、L/4处 |
|
|
内弧偏离设计弧线 |
10 |
3 |
用样板量两端、中间 |
|
|
每段的弧长 |
±10 |
2 |
用钢尺量两侧 |
|
表16.10.4-2 劲性骨架安装允许偏差
|
检查项目 |
允许偏差（mm） |
检验频率 |
检验方法 |
||
|
范围 |
点数 |
||||
|
轴线偏位 |
L/6000 |
每跨每肋 |
5 |
用经纬仪测量，每肋拱脚、拱顶、L/4处 |
|
|
高程 |
±L/3000 |
3+各接头点 |
用水准仪测量，拱脚、拱顶及各接头点 |
||
|
对称点相对高差 |
允许 |
L/3000 |
各接头点 |
用水准仪测量 |
|
|
极值 |
L/1500，且反向 |
||||
注：L为跨径。
2 劲性骨架混凝土拱圈允许偏差应符合表16.10.4-3的规定。
表16.10.4-3 劲性骨架混凝土拱圈允许偏差
|
检查项目 |
允许偏差（mm） |
检验频率 |
检验方法 |
|||
|
范围 |
点数 |
|||||
|
轴线偏位 |
L≤60m |
10 |
每跨每肋 |
5 |
用经纬仪测量，拱脚、拱顶、L/4处 |
|
|
L=200m |
50 |
|||||
|
L＞200m |
L/4000 |
|||||
|
高程 |
±L/3000 |
用水准仪测量，拱脚、拱顶、L/4处 |
||||
|
对称点相对高差 |
允许 |
L/3000 |
||||
|
极值 |
L/1500，且反向 |
|||||
|
断面尺寸 |
±10 |
用钢尺量拱脚、拱顶、L/4处 |
||||
注：1 L为跨径；
2 L在60～200m之间时，轴线偏位允许偏差内插。
4 拱圈外形圆顺，表面平整，无孔洞、露筋、蜂窝、麻面和宽度大于0.15mm的收缩裂缝。
检验数量：全数检查。
检验方法：观察、用读数放大镜观测。
