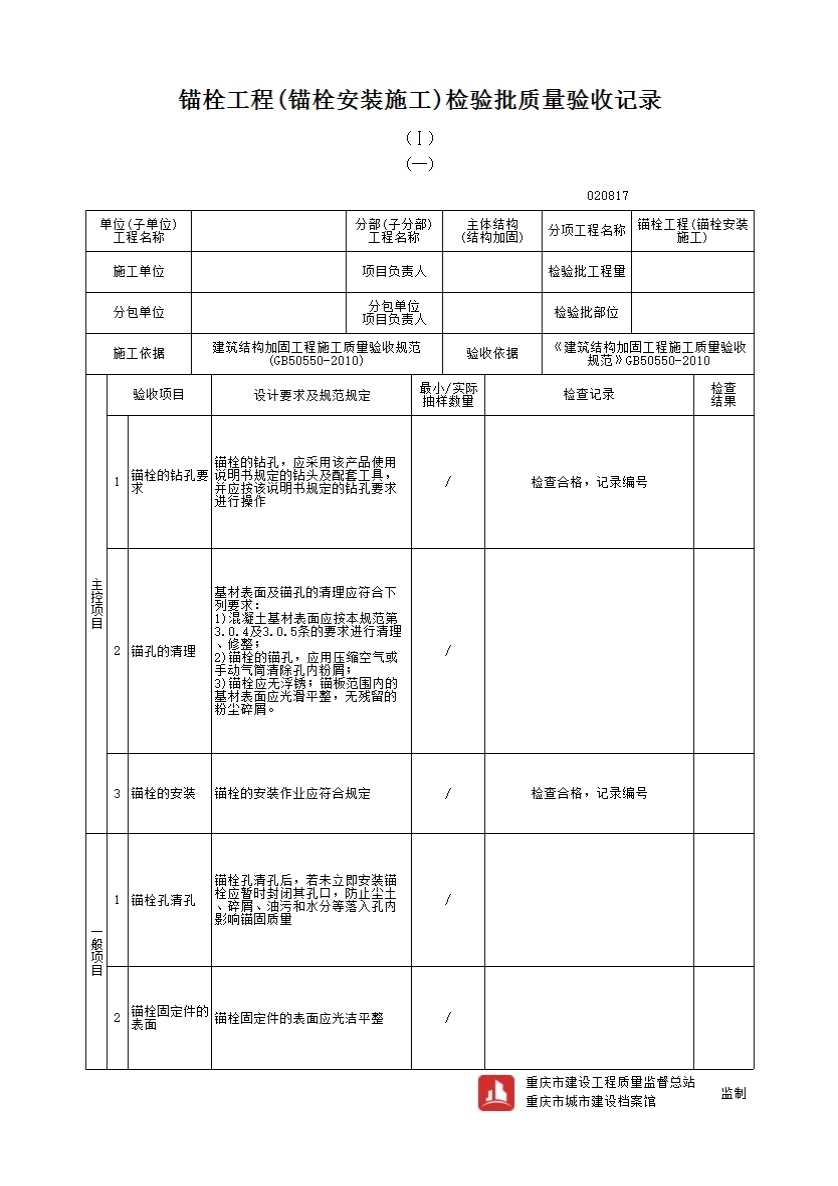

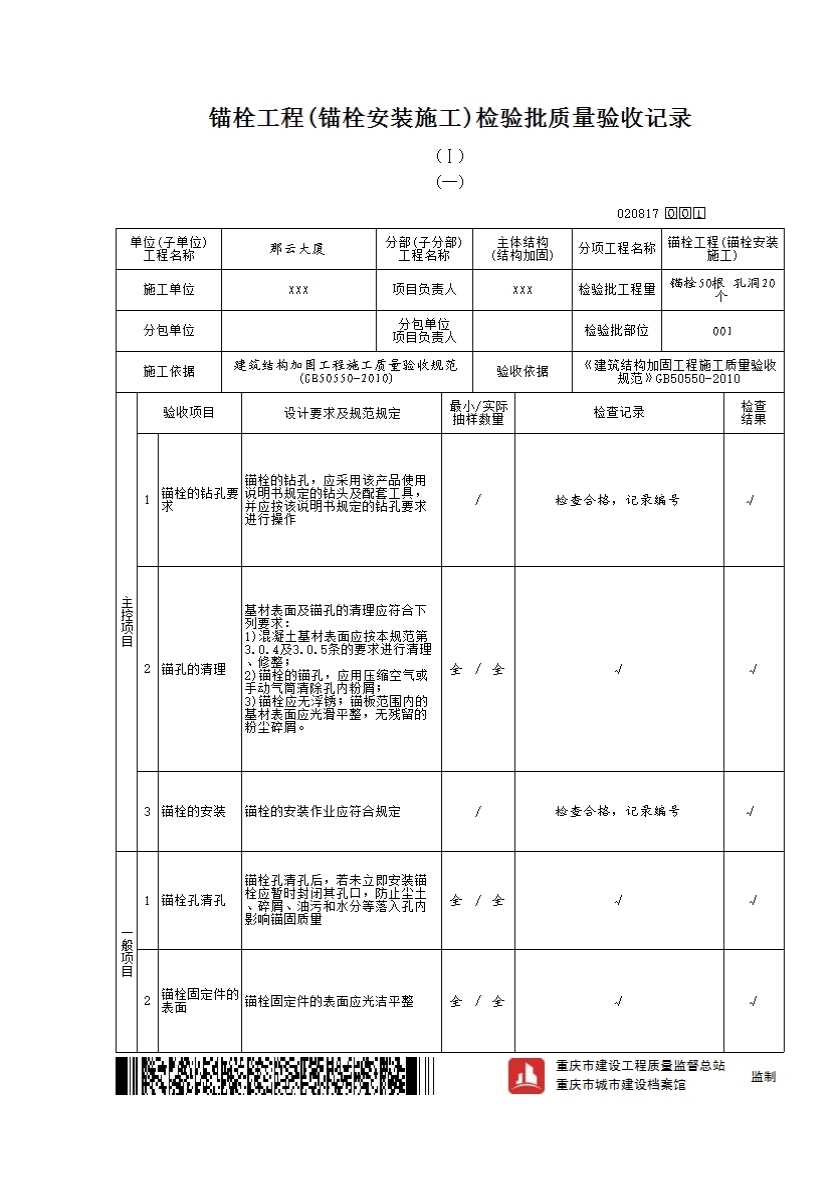

锚栓工程（锚栓安装施工）检验批质量验收记录

一、主控项目

20.2.1 锚栓的钻孔,应采用该产品使用说明书规定的钻头及配套工具，并应按该说明书规定的钻孔要求进行操作。
检查数量:每一锚栓品种不少于一次。

检验方法:观察，检查钻孔记录。
20.2.2 基材表面及锚孔的清理应符合下列要求:
1 混凝土基材表面应按本规范第3.0.4条及3.0.5条的要求进行清理、修整；

2 锚栓的锚孔，应用压缩空气或手动气筒清除孔内粉屑；
3 锚栓应无浮锈；锚板范围内的基材表面应光滑平整，无残留的粉尘、碎屑。

检查数量:全数检查。
检验方法:观察，并用含水率测定仪检测。
20.2.3 锚栓的安装作业应符合下列规定:
1 自扩底型锚栓的安装，应使用专门安装工具并利用锚栓专制套筒上的切底钻头边旋转、边切底、边就位；同时通过目测位移，判断安装是否到位；若已到位，其套筒顶端应低于混凝土表面的距离为1mm~3mm；对穿透式自扩底锚栓，此距离系指套筒顶端应低于被固定物的距离；
2 模扩底锚栓的安装应使用专门的模具式钻头切底，将锚栓套筒敲至柱锥体规定位置以实现正确就位；同时通过目测位移，判断安装是否到位；若已到位，其套筒顶端至混凝土表面的距离也应约为1mm~3mm。
注:特殊倒锥形锚栓无需扩底。

检查数量:全数检查。
检验方法:观察，检查安装记录。
20.2.4 锚栓孔清孔后，若未立即安装锚栓，应暂时封闭其孔口，防止尘土、碎屑、油污和水分等落入孔内影响锚固质星。
检查数量:全数检查。
检验方法:观察，并检查施工记录。
20.2.5 锚栓固定件的表面应光洁平整。
检查数量:全数检查。检验方法:观察。

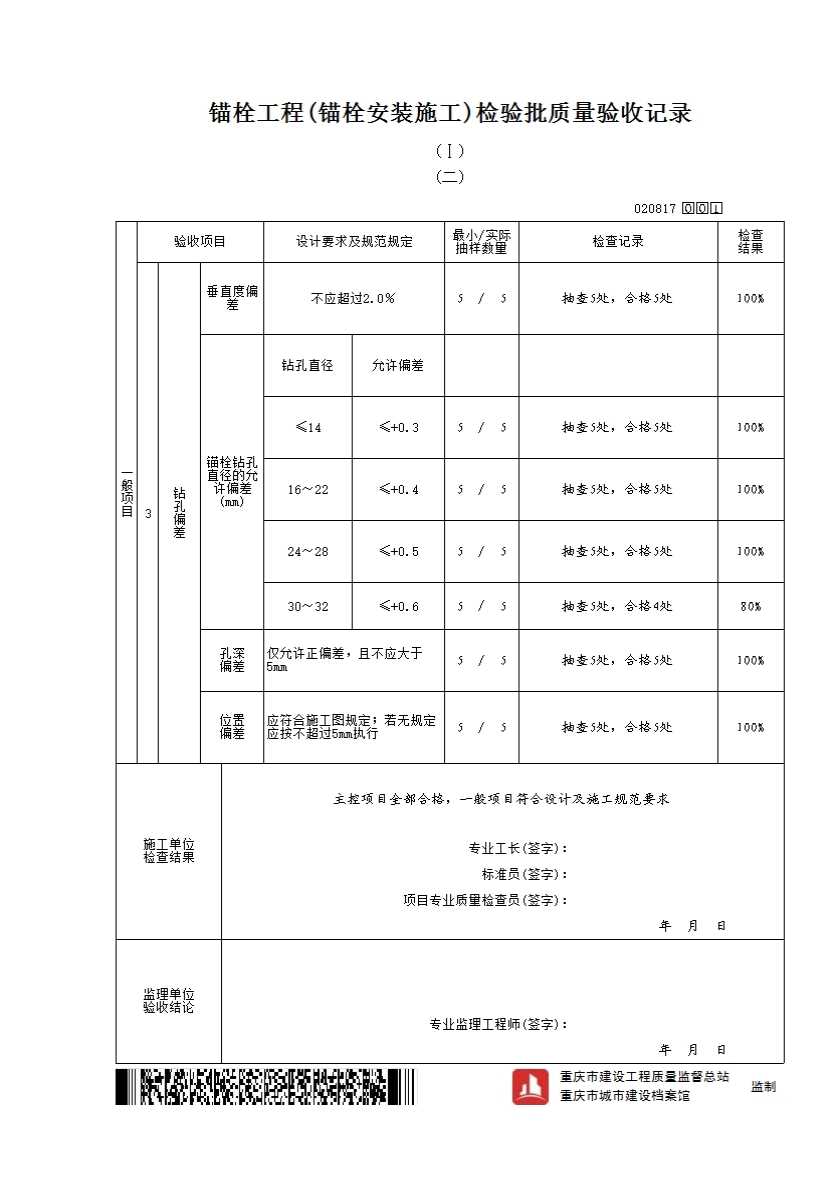

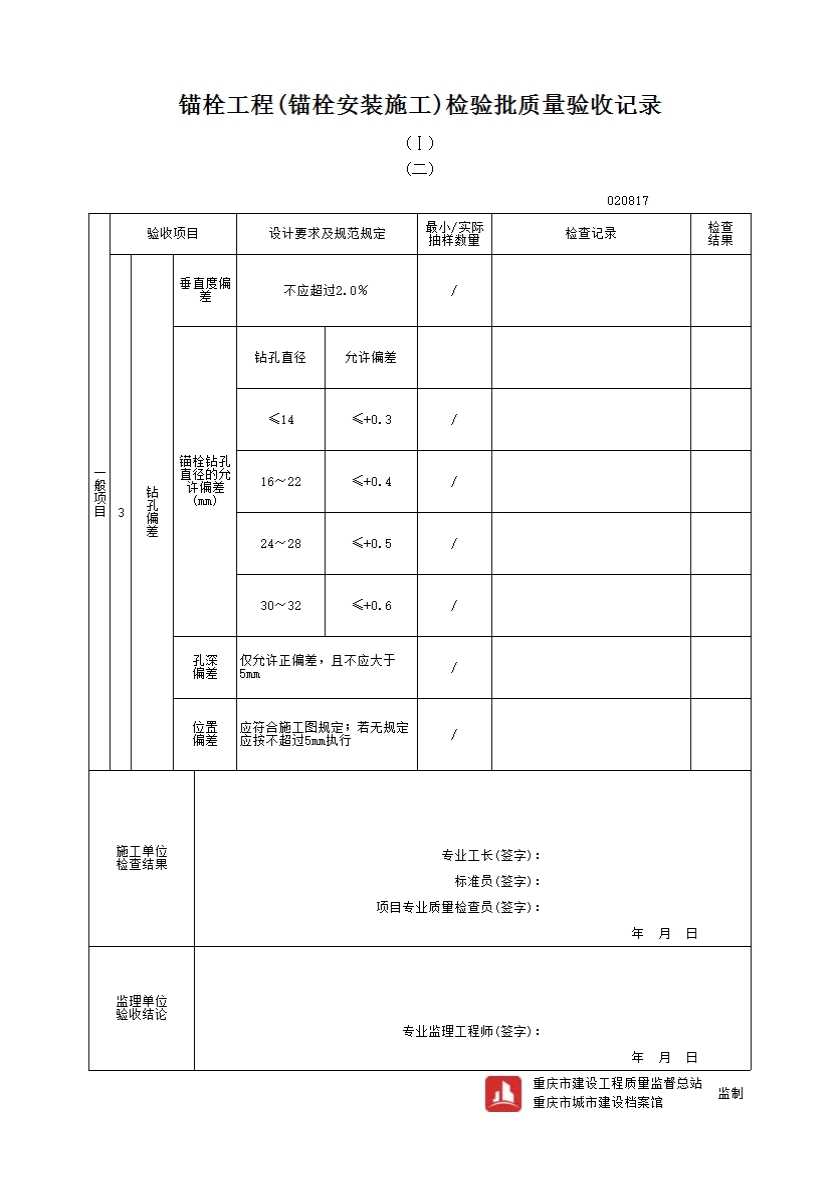

20.2.6 钻孔偏差应符合下列规定:
1 垂直度偏差不应超过2.0%；
2 直径偏差不应超过表20.2.6的规定值，且不应有负偏差；

3孔深偏差仅允许正偏差，且不应大于5mm；
4 偏差应符合施工图规定;若无规定，应按不超过5mm执行。

检查数量:每种孔径随机抽检5%，且不少于5个。

检验方法:直角靠尺、探针、钢尺量测。
表20.2.6 锚栓钻孔直径的允许偏差（mm）
