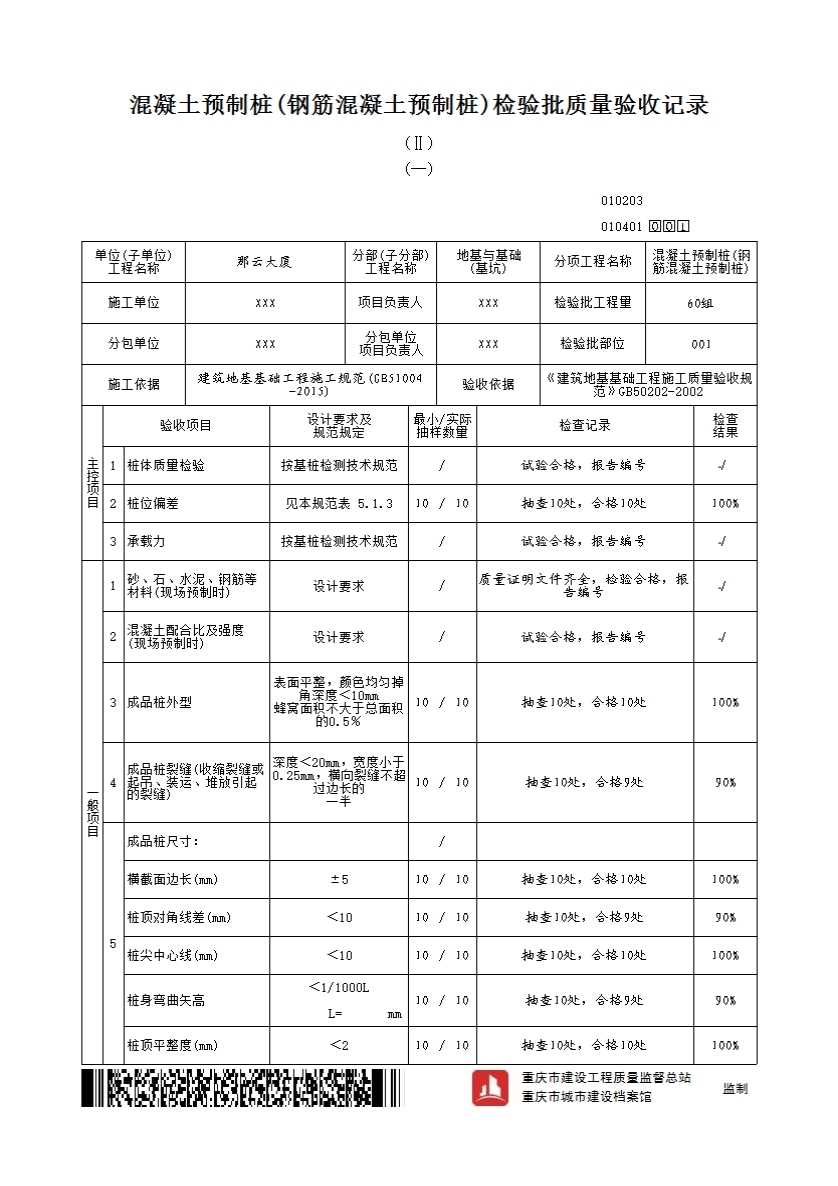

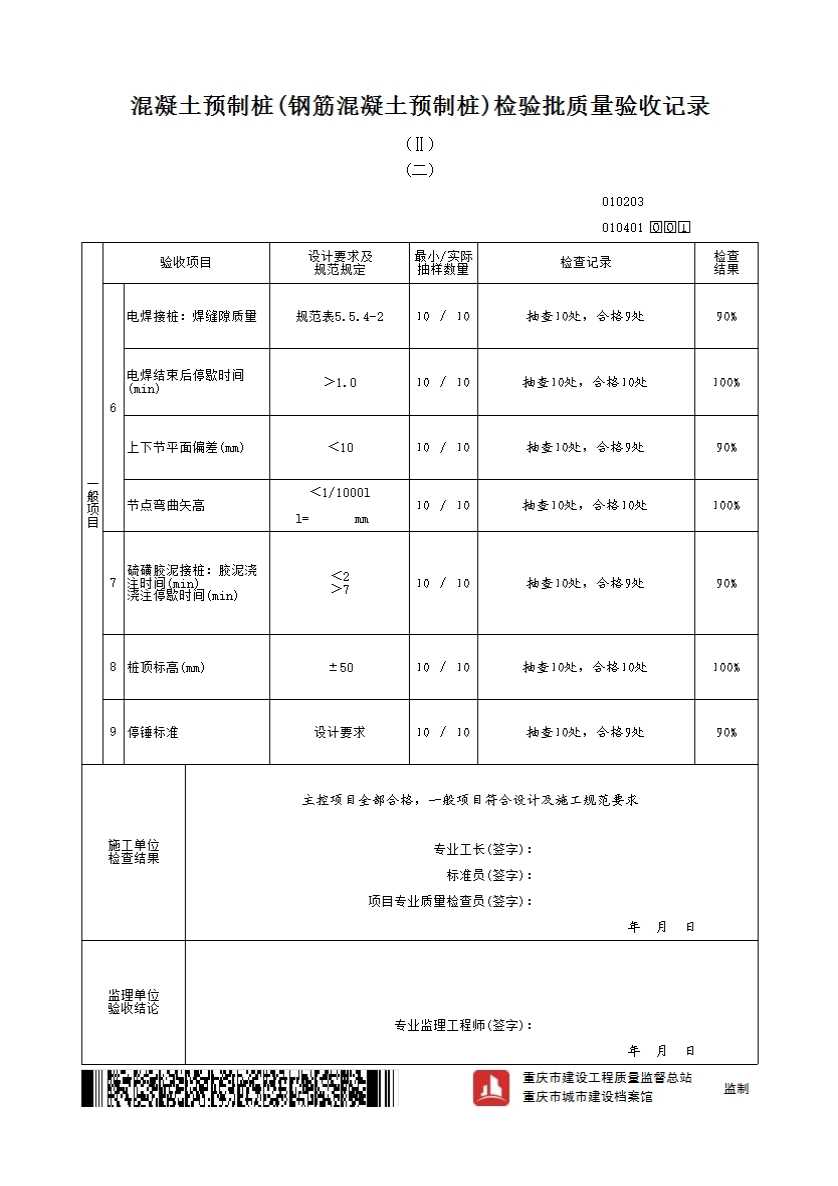

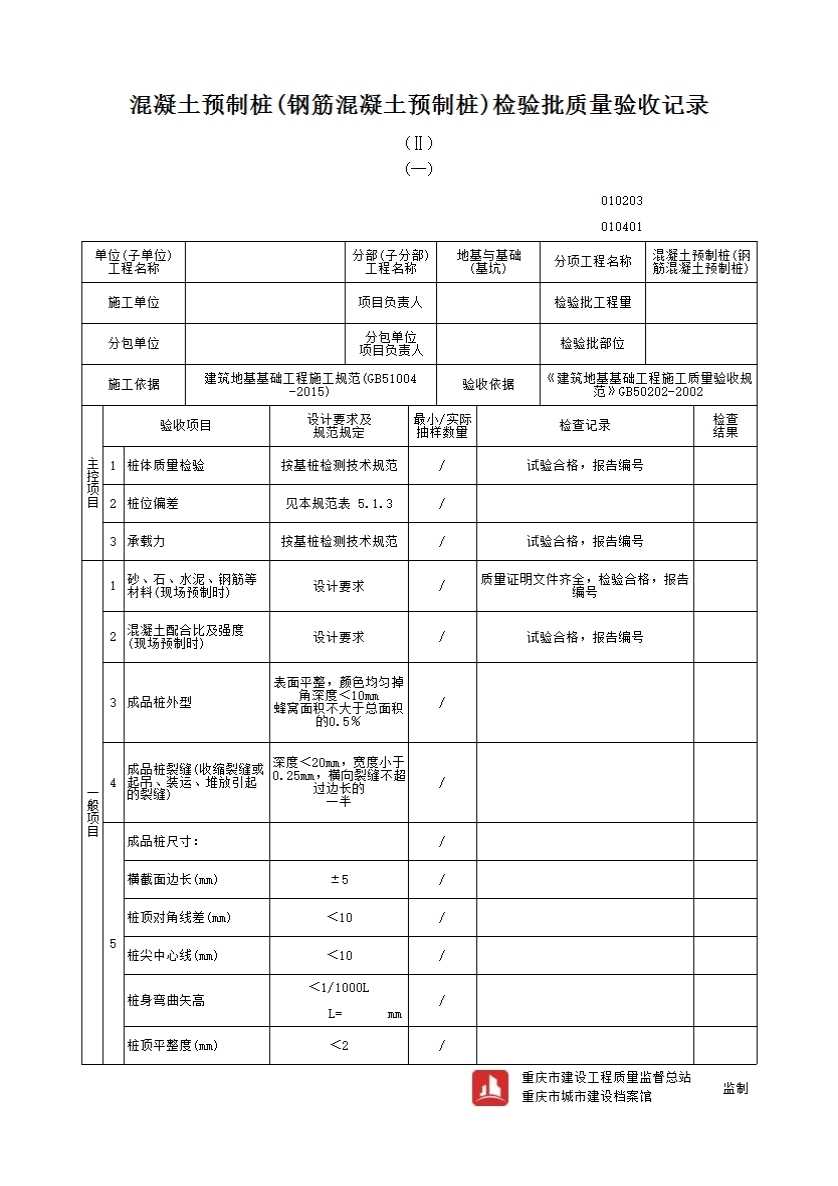

010401 混凝土预制桩（钢筋混凝土预制桩）检验批质量验收记录（Ⅱ）（一）、（二）
混凝土预制桩（钢筋混凝土预制桩）检验批质量验收记录
5.4.1 桩在现场顶制时,应对原材料、钢筋骨架(见表5.4.1)、混凝土强度进行检查;采用工厂生产的成品桩时,桩进场后应进行外观及尺寸检查。
5.4.2施工中应对桩体垂直度、沉桩情况、桩顶完整状况、接桩质量等进行检查,对电焊接杭,重要工程应做10%的焊缝探伤检查。5.4.3施工结束后,应对承载力及桩体质量做检验。
5.4.4对长桩或总锤击数超过500击的锤击桩,应符合桩体强度及28d龄期的两项条件才能锤击。
5.4.5钢筋混凝土预制桩的质量检验标准应符合表5.4.5的规定。
表5.4.1 预制桩钢筋骨架质量检验标准（mm）
|
项 |
序 |
检查项目 |
允许偏差或允许值 |
检查方法 |
|
主控项目 |
1 |
主筋距桩顶距离 |
±5 |
用钢尺量 |
|
2 |
多节桩锚固筋位置 |
3 |
用钢尺量 |
|
|
3 |
多节桩预埋铁件 |
±3 |
用钢尺量 |
|
|
4 |
主筋保护层厚度 |
±5 |
用钢尺量 |
|
|
一般项目 |
1 |
主筋间距 |
±5 |
用钢尺量 |
|
2 |
桩尖中心线 |
10 |
用钢尺量 |
|
|
3 |
箍筋间距 |
±20 |
用钢尺量 |
|
|
4 |
桩顶钢筋网片 |
±10 |
用钢尺量 |
|
|
5 |
多节桩锚固钢筋长度 |
±10 |
用钢尺量 |
表5.4.5 钢筋混凝土预制桩的质量检验标准（mm）
|
项 |
序 |
检查项目 |
允许偏差或允许值 |
检查方法 |
|
|
单位 |
数值 |
||||
|
主控项目 |
1 |
桩体质量检验 |
按基桩检测技术规范 |
按基桩检测技术规范 |
|
|
2 |
桩位偏差 |
见本规范表5.1.3 |
用钢尺量 |
||
|
3 |
承载力 |
按基桩检测技术规范 |
按基桩检测技术规范 |
||
|
一般项目 |
1 |
砂、石、水泥、钢材等原材料（现场预制时） |
符合设计要求 |
查出厂质保文件或抽样送检 |
|
|
2 |
混凝土配合比及强度（现场预制时 |
符合设计要求 |
检查称量及查试块记录 |
||
|
3 |
成品桩外形 |
表面平整，颜色均匀，掉角深度< 10mm，蜂窝面积小于总面积0.5％ |
直观 |
||
|
4 |
成品桩裂缝（收缩裂缝或起吊、装运、堆放引起的裂缝） |
深度<20mm，宽度<0.25mm，横 向裂缝不超过边长的一半 |
裂缝测定仪，该项在地下水有侵蚀地区及锤击数不超过500击的长桩不适用 |
||
|
5 |
成品桩尺寸：横截面边长 桩顶对角线差 桩尖中心线 桩身弯曲矢高 桩顶平整度 |
Mm Mm Mm
mm |
+5 < 10 < 10 < 1/1000L < 2 |
用钢尺量 用钢尺量 用钢尺量 用钢尺量，L为桩长 用水平尺量 |
|
|
6 |
电焊接桩：焊缝质量 电焊结束后停歇时间 上下节平面偏差 节点弯曲矢高 |
见本规范表5.5.4-2 |
见本规范表5.5.4-2 秒表测定 用钢尺量 用钢尺量，L为两节桩长 |
||
|
min min |
> 1.0 < 10 < 1/1000L |
||||
|
7 |
硫磺胶泥接桩：胶泥浇注时间 浇注后停歇时间 |
min min |
< 2 > 7 |
秒表测定 秒表测定 |
|
|
8 |
桩顶标高 |
mm |
±50 |
水准仪 |
|
|
9 |
停锤标准 |
设计要求 |
现场实测或查沉桩记录 |
||
