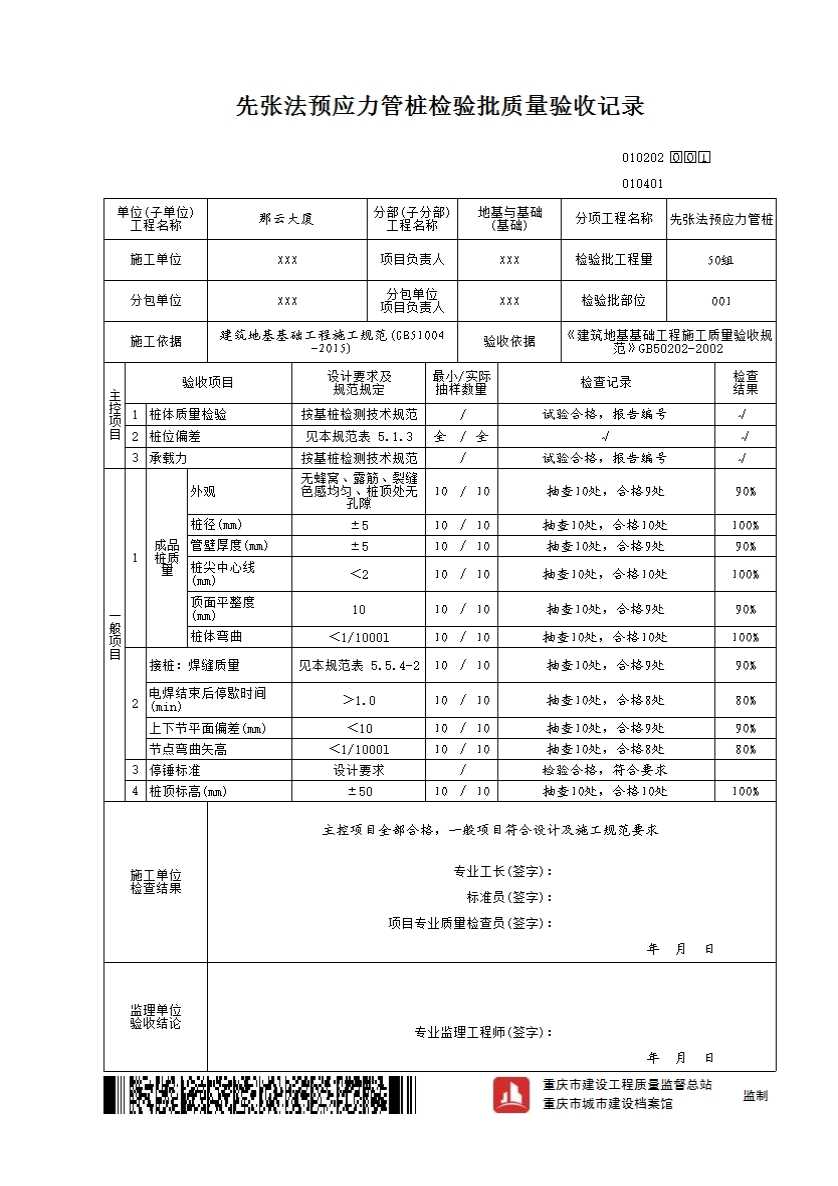

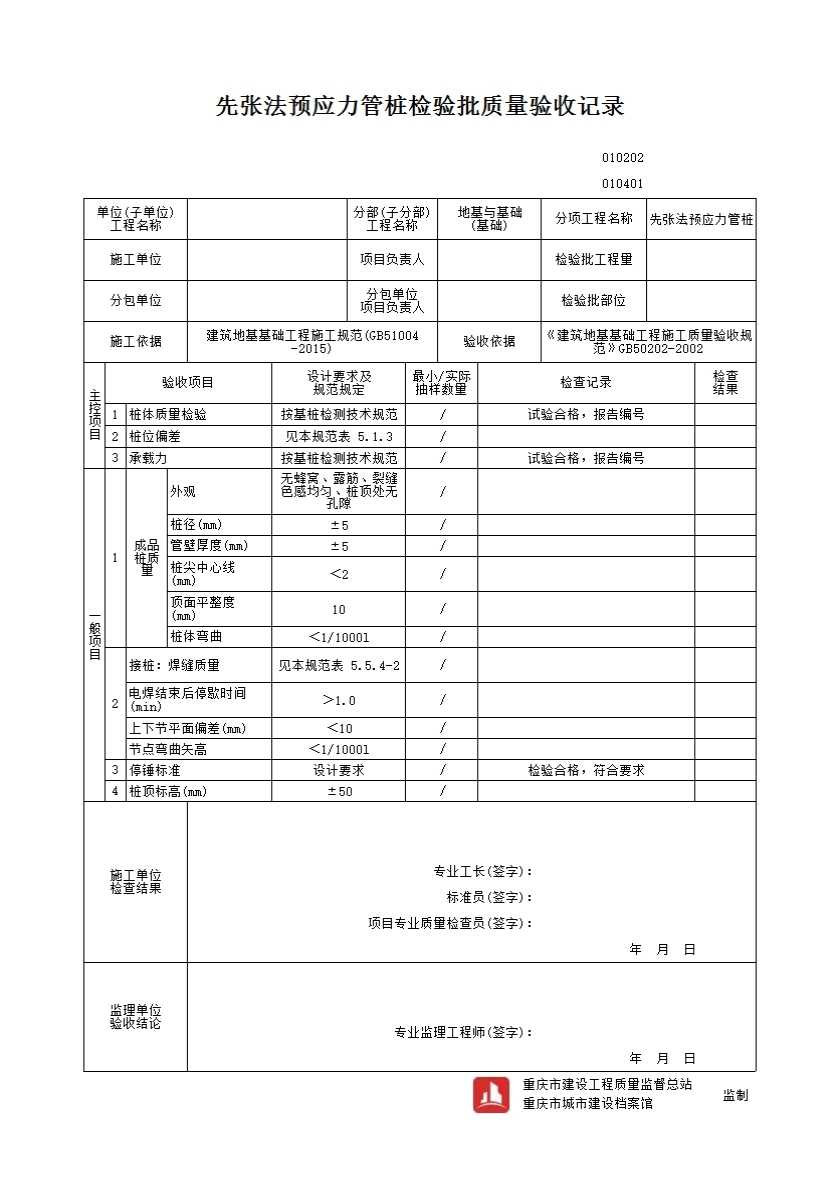

010202 先张法预应力管桩检验批质量验收记录
先张法预应力管桩检验批质量验收记录
5.3.1 施工前应检查进入现场的成品桩,接桩用电焊条等产品质量。
5.3.2 施工过程中应检查桩的贯入情况、桩顶完整状况、电焊接桩质量、桩体垂直度、电焊后的停歇时间。重要工程应对电焊接头做10%的焊缝探伤检查。
5.3.3 施工结束后,应做承载力检验及桩体质量检验。
5.3.4 先张法顶应力管桩的质量检验应符合表5.3.4的规定。
表5.3.4 先张法预应力管桩质量检验标准
|
项 |
序 |
检查项目 |
允许偏差或允许值 |
检查方法 |
|||
|
单位 |
数值 |
||||||
|
主 控 项 目 |
1 |
桩体质量检验 |
按基桩检测技术规范 |
按基桩检测技术规范 |
|||
|
2 |
桩位偏差 |
见本规范表5.1.3 |
用钢尺量 |
||||
|
3 |
承载力 |
按基桩检测技术规范 |
按基桩检测技术规范 |
||||
|
一 般 项 目 |
1 |
成 品 桩 质量 |
外观 |
无蜂窝、露筋、裂缝、色感均匀、桩顶处无孔隙 |
直观 |
||
|
桩径 管壁厚度 桩尖中心线 顶面平整度 桩体弯曲 |
mm mm mm mm |
±5 ±5 <2 10 <1/1000L |
用钢尺量 用钢尺量 用钢尺量 用水平尺量 用钢尺量，L为桩长 |
||||
|
2 |
接桩：焊缝质量 电焊结束后停歇时间 上下节平面偏差 节点弯曲矢高 |
见本规范表5.5.4-2 |
见本规范5.5.4-2 秒表测定 用钢尺量 用钢尺量，L为两节桩长 |
||||
|
min mm |
> 1.0 < 10 < 1/1000L |
||||||
|
3 |
停锤标准 |
设计要求 |
现场实测或查沉桩记录 |
||||
|
4 |
桩顶标高 |
mm |
±50 |
水准仪 |
|||
