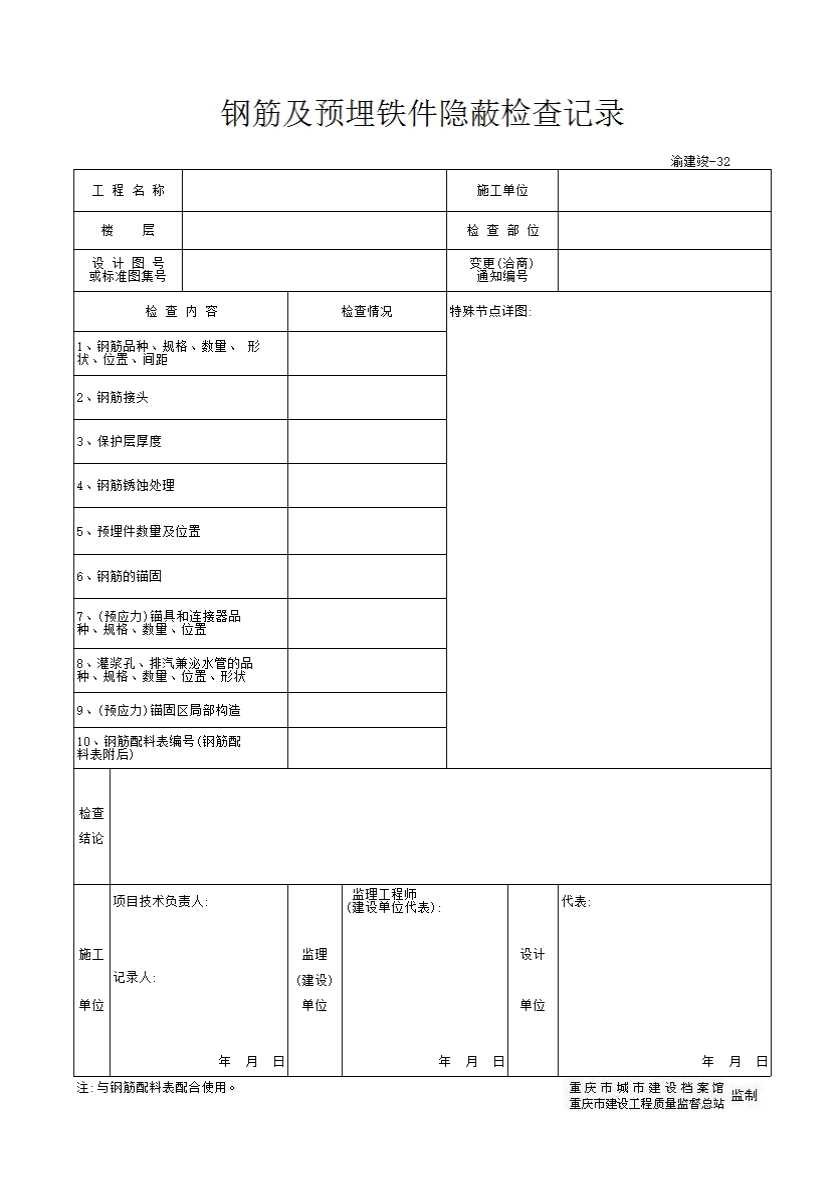

32 钢筋及预埋铁件隐蔽检查记录

填写规范


本表用于基础,主体结构等工程的钢筋及预埋件的隐蔽检查记录。其中的第7至9栏,为预应力结构工程时需要填写内容,普通的钢筋混凝土结构不需填写。
1.一般情况下,水平,竖向构件应分别办理隐蔽;每欠混疑土浇筑都有应对钢筋形成隐蔽检查记录
2.“楼层”:也可以填设计的标高;“检查部位”:所隐蔽的轴线段
3.“设计图号,标准图集号”:所采用的设计图纸编号,标准图集的名称编号,大样图号等;

4.“变更(洽商)通知单”:设计变更通知或技术洽商单的编号
5.“钢筋品种.规格.数量.形状.位置.间距”:可以填“同设计”。本栏不画图,但本表应附相应的钢筋配料表配合使用,同时在“钢筋配料表编号”(钢筋配料表附后)中注明配料表的编号,通过钢筋配料表来详细反映出钢筋品种.规格。数量.形状
6.“钢筋接头”钢筋接头已通过钢筋接头检查记录反映,该栏可填“已按规定进行检查合格(详见XXXX年XX月XX日的钢筋连接接头检查记录”
7.“保护层厚度”:可按例填写,例如“梁20- -30mm.板为15- -25mmn”
8.“钢筋锈蚀处理”:可按例填写,例如“有少里水锈,经人工出锈后符合要求”
9.“预埋件数量及位置”:可按例填写,例如“幕墙的预埋铁板材料品种.规格.尺寸.位置.间距均符合设计要求”
10.“钢筋的锚固”:可按例填写,例如“钢筋锚固的长度和形式,符合设计要求”

11.第7-9栏为预应力结构工程时填写,根据实际情况填入
12.“钢筋配料表编号”:将附后钢筋配料表的编号,逐个填入
13.“特殊节点详图”:一般情况下,可不再画大样图,当需要对隐蔽特殊节点进行强调或表格不能表述清楚时,可在特殊接点示意图中以剖面图形式予以明确
14.“检查结论”:明确是否符合设计及施工质量验收规范.标准要求,是否同意隐蔽

15.参与了隐蔽检查的设计单位代表应签字。
