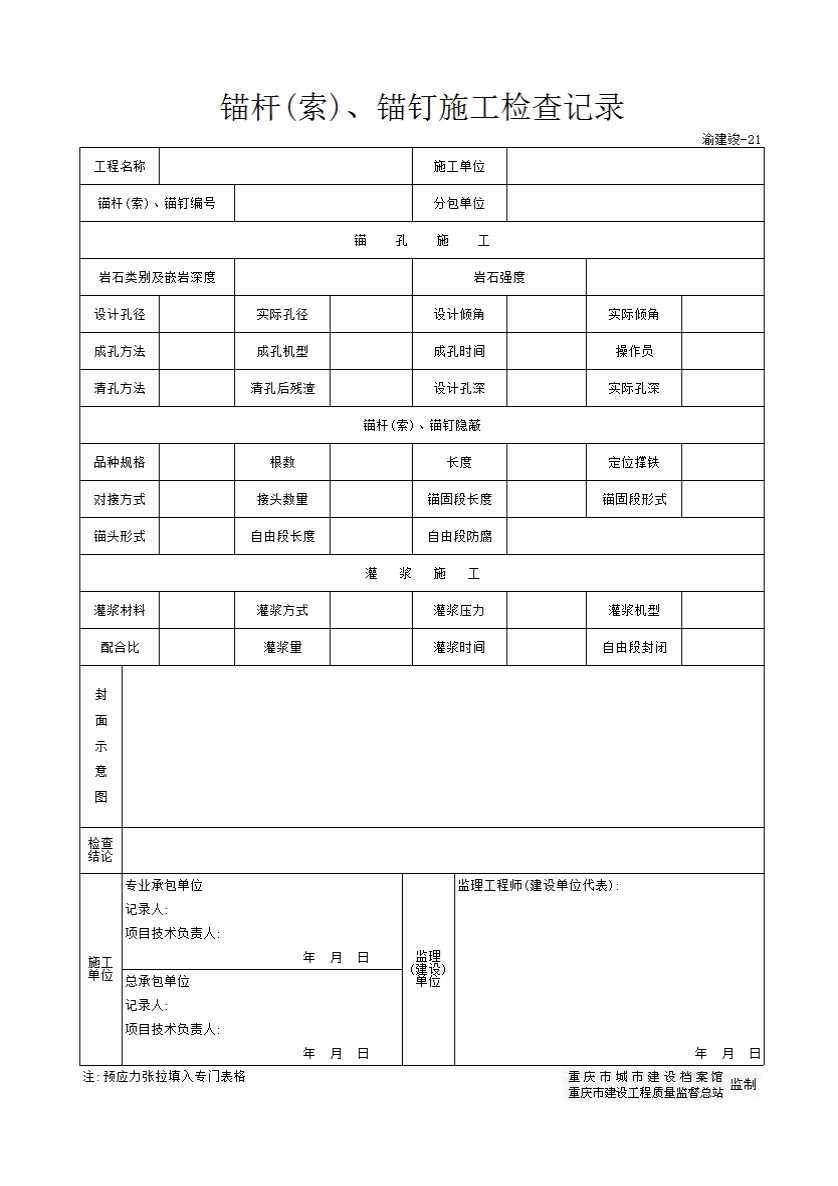

21 锚杆(索)、锚钉施工检查记录

填写规范


本表适用于环境边坡工程,基础工程等的锚杆(索),锚钉的钻孔,钢筋隐蔽及灌浆的施工检查记录;本表已明确反工了钢筋隐蔽情况和灌浆情况时,可不再另行办理钢筋隐检,不再真灌浆记录表。
1.此表的形成按一根锚杆(索)一表
2.钻孔,钢筋安装及灌浆在不同时间段内完成,可在灌浆完毕后完善签字手续;但施工单位必须在钻孔,钢筋安装完后应按工序报验,经监理同意后方可进入下一阶段施工作业
3.钢筋为预应力筋时,预应力筋的张拉应填入专门的表格内(渝建竣-36)
4.“锚杆(索),锚钉的编号”:指锚杆(索),锚钉的设计编号,如设计未有编号,可自编号并附平面示意图

5.岩石强度”:按批量孔验收时,仅抽取个别孔的岩石进行强度试验,样孔可填入所抽取样孔的岩石抗压强度代表值其它孔可填“与XX号样孔岩石一致,符合设计要求”
6.“锚头形式”:主要适用于预应力筋,“锚固段形式”:主要适用于普通钢筋
7.“剖面示意图”:应明确锚杆的水平倾角,总长度,锚入岩层的深度,锚入岩层的岩质状况,锚固端头节点大样等
8.“检查结论”:应明确是否符合设计图和有关施工验收规范的要求,当不符合时应有处理意见
9.当杆施工由专业施工单位完成时,分包单位的有关人员应分别签字。
